VLAN : Qu’est-ce qu’un réseau LAN virtuel, et quel est son rôle ?

Les VLAN (Virtual Local Area Networks) permettent de segmenter les réseaux physiques en sous réseaux-logiques. Découvrez tout ce que vous devez savoir sur cette technologie, essentielle pour la sécurité et la gestion des données.

Au début des années 1990, les réseaux locaux (LAN) étaient généralement organisés de manière plate : tous les appareils se trouvaient sur le même segment de réseau et pouvaient communiquer entre eux sans restriction.

Cette approche présentait plusieurs inconvénients, notamment en termes de sécurité, de gestion du trafic et de flexibilité. Afin de remédier à ces problèmes, l’Institute of Electrical and Electronics Engineers (IEEE) a créé des réseaux informatiques d’un genre nouveau : les VLAN.

Qu’est-ce qu’un VLAN ?

Un Virtual Local Area Network (VLAN) est un sous-réseau logique créé à l’intérieur d’un réseau physique. Il s’agit d’une segmentation de niveau 2 d’Ethernet qui permet de regrouper des appareils selon des critères métier (fonction, département, niveau de sensibilité), indépendamment de leur emplacement. Chaque VLAN est isolé des autres et peut être géré de manière séparée. Son fonctionnement s’appuie sur l’étiquetage des trames défini par le standard IEEE 802.1Q, qui identifie à quel VLAN appartient chaque trame.

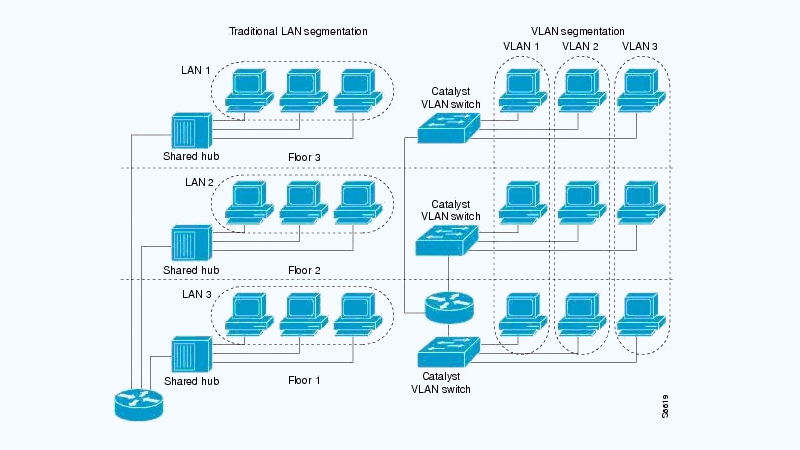

Historiquement, les réseaux locaux étaient conçus de façon « plate », tous les équipements partageant le même segment. Cette approche posait des limites en matière de sécurité, de maîtrise des diffusions de broadcast et de flexibilité opérationnelle. Les VLAN répondent à ces enjeux en cloisonnant logiquement le réseau, ce qui améliore la performance, simplifie l’administration et renforce la protection des données.

Par contraste avec un sous-réseau IP qui segmente au niveau 3 et nécessite du routage, un VLAN opère au niveau 2. Les commutateurs utilisent l’étiquette 802.1Q pour n’acheminer les trames que vers les ports concernés. Sur les ports access, les hôtes envoient et reçoivent des trames non taguées, tandis que le marquage est utilisé sur les liaisons trunk transportant plusieurs VLAN entre équipements. Les communications entre VLAN distincts exigent un routage inter‑VLAN via un routeur ou un commutateur de couche 3, afin de rester contrôlées et sécurisées.

Quels sont les avantages ?

• Sécurité et isolation : l’isolation logique empêche les utilisateurs non autorisés d’accéder aux informations sensibles. Par exemple, des données financières ou RH peuvent être regroupées dans un VLAN dédié, accessible uniquement au personnel autorisé. Les contrôles d’accès par VLAN réduisent les mouvements latéraux et limitent la surface d’attaque.
• Maîtrise du broadcast et du trafic : chaque VLAN constitue son propre domaine de broadcast, ce qui limite la diffusion inutile, réduit la congestion et améliore les performances. Le regroupement des appareils par fonction ou besoin de bande passante aide à fluidifier le réseau et à mieux contenir les pics de trafic.
• Simplification de l’administration : les VLAN offrent une gestion plus souple. On peut ajouter ou déplacer des postes sans refaire le câblage, déléguer l’administration par segment et documenter plus clairement les politiques par périmètre. Cette abstraction logique réduit aussi certains coûts d’infrastructure puisque plusieurs VLAN peuvent partager les mêmes liens physiques.
• QoS et VoIP : en isolant la voix dans un VLAN dédié et en appliquant des politiques de priorisation du trafic, on garantit une meilleure qualité d’appel et une latence maîtrisée pour la téléphonie IP et les applications temps réel.
• Conformité et bonnes pratiques : la segmentation par VLAN facilite les audits, la traçabilité et l’application du principe du moindre privilège. Elle s’aligne sur les recommandations de l’ANSSI pour des zones à sécurité homogène et aide à répondre aux exigences de cadres comme ISO 27001 ou NIS2.

En synthèse, les VLAN renforcent la sécurité, réduisent le bruit de broadcast, simplifient l’exploitation et améliorent la qualité de service pour des usages sensibles comme la VoIP, tout en soutenant les objectifs de conformité.

Comment ça fonctionne ?

La mise en place des VLAN requiert des commutateurs réseau compatibles, pour prendre en charge l’étiquetage des trames Ethernet. Les routeurs utilisés dans le réseau doivent également prendre en charge les VLAN et les protocoles de routage compatibles.

Par la suite, une configuration logicielle appropriée est nécessaire. Ce processus implique la création des VLAN, l’attribution des ports et la configuration des adresses IP pour chacun. L’interface de gestion du commutateur ou du routeur permet d’effectuer ces réglages.

Quels standards et notions clés ?

Les VLAN s’appuient sur la norme IEEE 802.1Q, qui insère une étiquette dans la trame Ethernet pour indiquer le VLAN ID auquel appartient le trafic.

• VLAN ID : numéros compris entre 1 et 4094. Chaque VLAN constitue un domaine de broadcast distinct, ce qui limite la portée des diffusions.
• Tagging vs untagged : sur un port access, les trames sortent et entrent non taguées (le switch associe le port à un VLAN). Sur un lien trunk, les trames de la plupart des VLANs sont taguées 802.1Q pour voyager entre équipements.
• Trame native : sur un trunk, un VLAN natif peut être laissé non tagué. Il faut l’aligner de part et d’autre d’un lien pour éviter les fuites de trafic.
• MTU et overhead : l’étiquette 802.1Q ajoute 4 octets. Vérifiez la prise en charge de cette surcharge sur les liaisons inter‑équipements et ajustez la MTU au besoin pour éviter les trames rejetées.
• Principe : les commutateurs apprennent l’association MAC ↔ port ↔ VLAN et n’acheminent les trames que dans le VLAN concerné.

Ports access vs trunk : quelle différence ?

Un port access relie un poste, une imprimante ou un serveur à un seul VLAN. Un port trunk transporte plusieurs VLANs entre équipements (switch‑switch, switch‑routeur). Le VLAN natif et la liste des VLANs autorisés doivent être définis sur chaque trunk. Sur matériel Cisco, désactivez DTP pour forcer le mode trunk ou access de manière explicite.

Propriété	Port access	Port trunk
Usage typique	Poste utilisateur, serveur, imprimante, borne Wi‑Fi	Interconnexion d’équipements réseau
VLAN porté	Un seul (non tagué côté hôte)	Plusieurs (tagués 802.1Q)
VLAN natif	Sans objet	Optionnel, non tagué si utilisé, identique sur les deux extrémités
VLANs autorisés	Celui affecté au port	Liste explicite des VLANs transportés
Bonnes pratiques	Bloquer les ports inutilisés, activer la sécurité de port	Restreindre la liste de VLANs, aligner le VLAN natif, désactiver DTP

Comment les VLANs communiquent-ils entre eux ?

Par défaut, deux VLANs sont isolés. Pour autoriser des échanges contrôlés, on met en place du routage inter‑VLAN :

• Router‑on‑a‑stick : un routeur ou un pare‑feu avec des sous‑interfaces taguées pour chaque VLAN.
• Switch L3 : création d’SVI (interfaces VLAN) avec routage IP intégré, souvent plus performant.
• Pare‑feu central : insertion dans le chemin pour inspecter et filtrer finement les flux.

Les ACLs et politiques de sécurité définissent qui peut parler à qui, sur quels ports et protocoles, avec journalisation et contrôles d’accès adaptés à la sensibilité des segments.

Quelle numérotation et quel nommage adopter ?

Plage d’ID	Usage recommandé	Remarques
1	Éviter pour les flux métiers	Réservé aux usages internes et d’administration sur de nombreux équipements
2 à 1001	VLANs standards	Compatibles avec la majorité des plateformes
1002 à 1005	Réservés héritage	Anciens usages Token Ring et FDDI, éviter en Ethernet moderne
1006 à 4094	VLANs étendus	Utiles dans les grands environnements, selon support des équipements

• Conventions par domaine : réserver des plages par métier ou zone, par exemple 10, 19 RH, 20, 29 Finance, 30, 39 Marketing, 100, 199 Datacenter, 200, 299 Invités, 300, 399 IoT.
• Par environnement : préfixer ou regrouper par PROD, PREPROD, DEV, LAB pour éviter les collisions.
• Nommage clair : PROD‑FINANCE, GUEST‑WIFI, DC‑BACKUP. Éviter les abréviations obscures.
• Alignement IP : faire correspondre un VLAN à un sous‑réseau IP unique pour simplifier routage et ACLs.
• Réservations : prévoir des IDs libres pour la croissance et les migrations, ne pas réutiliser à la légère.
• Documentation : tenir à jour le plan de VLAN, les ports associés, les trunks autorisés et les règles inter‑VLAN.

À quoi ça sert ? Cas d’usage et applications

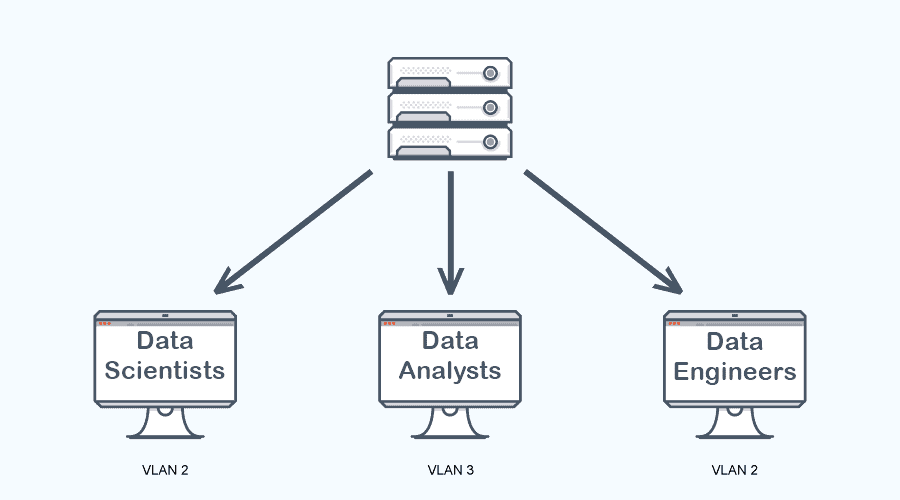

Au sein des entreprises, les VLAN sont couramment utilisés pour segmenter le réseau par département ou par équipe. L’objectif est de faciliter la gestion et la sécurité des données. Imaginons par exemple un département financier regroupé dans un VLAN séparé du département des ventes. De plus, les invités et visiteurs peuvent être isolés du réseau principal pour maximiser la sécurité.

De leur côté, les fournisseurs de services internet attribuent des VLAN dédiés à leurs clients pour leur offrir des services virtuels. Cette approche est couramment adoptée pour délivrer une connectivité et une sécurité indépendantes à chaque client. La séparation des réseaux évite aussi les interférences potentielles et problèmes de sécurité.

Avec l’essor des objets connectés en milieu professionnel, les VLAN servent à isoler les équipements à faible niveau de confiance comme les caméras IP, capteurs et bornes, afin de limiter leur exposition et de ne les autoriser qu’à communiquer avec les services nécessaires.

• Sécurité et conformité : cloisonner données sensibles et environnements, limiter les mouvements latéraux, réduire le périmètre d’audit.
• Performance et QoS : séparer la voix, la vidéo et les flux lourds, prioriser ce qui est critique.
• Opérations : simplifier l’administration par service, par site ou par usage, accélérer les déménagements de postes.
• Invités et prestataires : fournir un accès Internet contrôlé sans visibilité sur le réseau interne.
• IoT et équipements partagés : isoler imprimantes, caméras, afficheurs, systèmes industriels.
• Multi‑locataires : offrir des segments dédiés par client, projet ou entité légale.

Quels cas d’usage en entreprise ?

• Par service : Finance, RH, Commercial, Marketing, R&D, Support. Politiques d’accès et priorisation adaptées à chaque périmètre.
• IT et administration : VLAN d’administration, supervision, sauvegarde, postes à privilèges.
• Invités et BYOD : VLAN invité avec portail captif et accès Internet uniquement, séparation stricte des appareils personnels.
• Équipements partagés : imprimantes multifonctions, salles de réunion, IoT bâtiment regroupés dans des VLAN dédiés avec règles minimales.
• Sites distants : même plan de VLAN répliqué entre agences pour une gestion homogène.

Cas concret : une PME segmente ainsi son réseau. VLAN 10 RH, VLAN 20 Finance, VLAN 30 Marketing, VLAN 40 Bureautique, VLAN 50 Invités, VLAN 60 Imprimantes. Les ports utilisateurs sont en mode access, les liaisons inter‑switch en trunk. Des règles inter‑VLAN sur le routeur ou le pare‑feu autorisent seulement les flux nécessaires, par exemple Finance vers l’ERP, Bureautique vers les imprimantes, Invités vers Internet.

VoIP, Wi‑Fi et IoT : comment segmenter ?

• Voix sur IP : utiliser un VLAN Voix dédié et activer la QoS pour prioriser la signalisation et la voix (802.1p et DSCP). Les téléphones peuvent recevoir automatiquement leur VLAN via LLDP‑MED selon les capacités du commutateur.
• Wi‑Fi : faire correspondre chaque SSID à un VLAN, trunk entre point d’accès et switch, SSID invité isolé avec portail captif.
• IoT à faible confiance : regrouper capteurs, caméras, afficheurs dans un VLAN restreint, autoriser uniquement les destinations nécessaires comme un NVR ou une passerelle applicative.
• Contrôles d’accès au port : activer la port‑security et un DHCP contrôlé (exemples courants : réservations, listes d’autorisation, fonctions de type DHCP snooping selon équipement) pour empêcher les équipements non autorisés et les serveurs DHCP pirates.

En pratique : les prises murales de l’open space placent les PC dans le VLAN bureautique, les téléphones dans le VLAN Voix avec QoS, les bornes Wi‑Fi diffusent un SSID interne mappé sur le VLAN bureautique et un SSID invité mappé sur le VLAN invité. Les caméras IP rejoignent un VLAN IoT qui ne peut parler qu’à l’enregistreur vidéo.

Datacenter et virtualisation : quels scénarios ?

Cas concret : sur un hyperviseur, les port groups des vSwitch sont associés à des VLAN distincts pour séparer trafic de management, production, sauvegarde et stockage. La restauration ou la migration à chaud restent possibles tant que les VLAN requis existent des deux côtés.

• Réseaux séparés : management hyperviseur, consoles d’administration, sauvegarde, réplication, stockage iSCSI ou NFS sur des VLAN dédiés.
• Production : un ou plusieurs VLAN par zone applicative, avec filtrage au niveau L3 ou pare‑feu virtuel distribué selon besoin.
• Mobilité des VM : prévoir la présence cohérente des VLAN de production sur les hôtes cibles et sur le fabric pour assurer les migrations.
• Observabilité : exporter journaux et métriques via des VLAN dédiés ou un transit inter‑VLAN filtré.

Environnements multi‑locataires et DMZ : pourquoi isoler ?

Pourquoi : éviter les fuites entre clients ou environnements, réduire le rayon d’impact en cas d’incident, simplifier les contrôles de conformité comme PCI‑DSS en limitant le périmètre audité.

• Cloisonnement client ou tenant : un VLAN par client ou application sensible, politiques inter‑VLAN strictes et journalisation.
• Zones DMZ : exposition des services publics dans une zone isolée, accès contrôlé depuis l’interne et depuis Internet via pare‑feu.
• Dev, test, prod : environnements séparés par VLAN avec règles minimales entre eux, pipelines et accès outillés par environnement.
• FAI et hébergeurs : un VLAN par client ou par service pour fournir une connectivité dédiée et éviter les interférences.

Conséquences positives : moins de mouvements latéraux, limites claires entre périmètres, diagnostics plus rapides et exigences réglementaires plus simples à démontrer.

Comment configurer un VLAN ?

La mise en place des VLAN requiert des commutateurs réseau compatibles pour prendre en charge l’étiquetage des trames Ethernet. Les routeurs utilisés dans le réseau doivent également prendre en charge les VLAN et les protocoles de routage compatibles. Par la suite, une configuration logicielle appropriée est nécessaire. Ce processus implique la création des VLAN, l’attribution des ports et la configuration des adresses IP pour chacun. Voici un parcours opérable, étape par étape, de la planification aux tests.

Par où commencer ? Plan et cartographie

1. Clarifier les objectifs de segmentation: sécurité, performances, conformité et périmètres métiers. Définir dès maintenant les flux à autoriser et ceux à interdire.
2. Inventorier l’infrastructure: switches, liens uplink, agrégations, bornes Wi‑Fi, routeurs, pare‑feu. Vérifier la compatibilité 802.1Q, repérer les trunks existants, relever les ports utilisés et désactiver les ports inutilisés.
3. Cartographier les dépendances critiques: services DHCP, DNS, annuaire, serveurs d’administration, contrôleurs Wi‑Fi, téléphonie IP, imprimantes, IoT. Identifier ce qui doit rester accessible entre segments.
4. Établir un plan d’adressage par VLAN et une nomenclature claire: par exemple VLAN 10 RH 192.168.10.0/24, VLAN 20 Finance 192.168.20.0/24, VLAN 30 Invités 192.168.30.0/24, VLAN 40 Production 192.168.40.0/24. Documenter les objectifs de chaque segment.
5. Définir la stratégie de sécurité: position des ACL, VLAN d’administration, VLAN invités, VLAN « parking » pour ports non utilisés. Prévoir une journalisation et une supervision des flux inter‑VLAN.
6. Préparer l’exécution: sauvegarder les configurations, planifier une fenêtre de changement, rédiger un plan de repli et des tests de recette.

Astuce pratique: appuyez‑vous sur votre outil d’inventaire et sur un scan contrôlé du réseau pour fiabiliser la cartographie. Un schéma à jour des switches, sous‑réseaux IP, trunks et services (DNS, DHCP) simplifie les décisions de configuration et de sécurité.

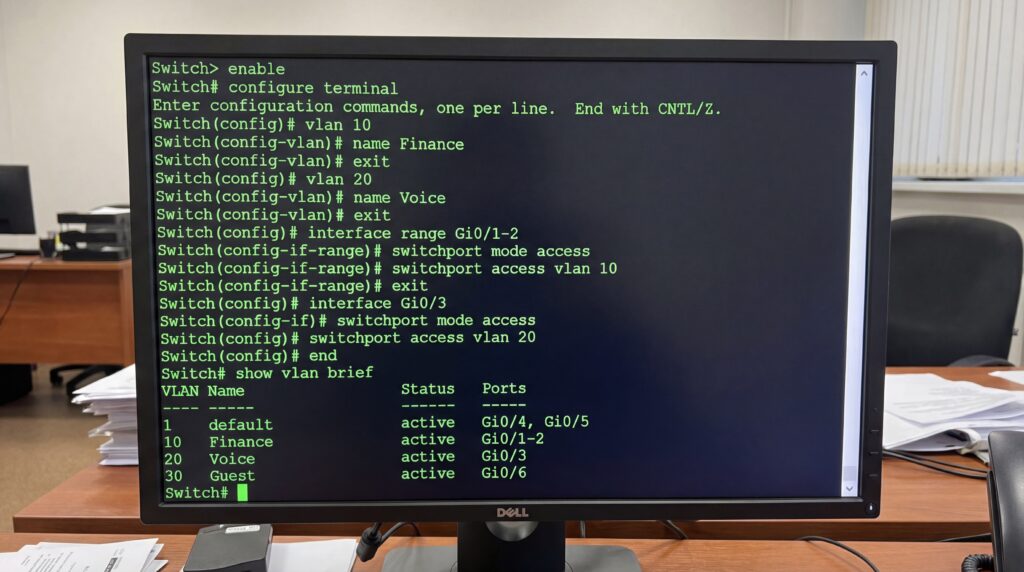

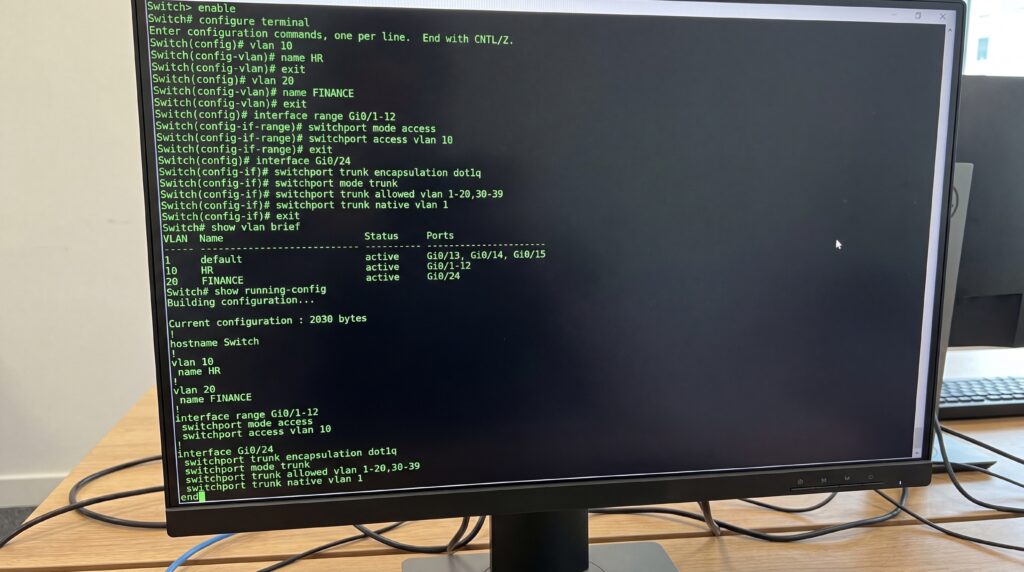

Comment créer et attribuer les VLANs ?

1. Créer les VLANs sur chaque switch: attribuer un ID et un nom explicite. Éviter d’utiliser le VLAN 1 pour les usages métiers et réserver un VLAN dédié à l’administration.
2. Affecter les ports utilisateurs en mode access: associer chaque port au bon VLAN. Si nécessaire, activer un VLAN voix pour la téléphonie IP. Désactiver ou placer les ports inutilisés dans un VLAN « parking » sans accès.
3. Configurer les trunks entre switches et vers le routeur ou le pare‑feu: utiliser 802.1Q, limiter la liste des VLANs autorisés sur chaque trunk (allowed VLANs) au strict nécessaire, définir un native VLAN dédié qui ne transporte pas de trafic utilisateur et l’aligner de part et d’autre du lien.
4. Attribuer les adresses IP par segment: pour chaque VLAN, définir la passerelle par défaut future (SVI sur un switch L3 ou sous‑interface côté routeur/pare‑feu) et préparer les étendues DHCP correspondantes.
5. Documenter et sauvegarder: consigner le mapping ports↔VLAN, les trunks, le native VLAN et les VLANs autorisés. Sauvegarder les configurations.

Rappel de fonctionnement: un port access envoie et reçoit des trames non taguées pour un seul VLAN, alors que les liens trunk transportent plusieurs VLANs grâce au marquage 802.1Q. Les équipements finaux ne « voient » généralement pas les tags, sauf cas spécifiques.

Faut‑il configurer le routage inter‑VLAN ?

Par défaut, les VLANs sont isolés. Si des échanges contrôlés sont nécessaires, choisissez entre un switch de couche 3 avec interfaces virtuelles (SVI) ou un routeur ou pare‑feu en « router‑on‑a‑stick ». Placez les ACL et politiques au plus près de la frontière entre segments.

Option	Principe	Avantages	Limites	Position des ACL et politiques
SVI sur switch L3	Une interface logique par VLAN sur le switch L3, qui route localement entre VLANs.	Débits élevés, latence faible, simplicité d’exploitation sur site unique.	Inspection limitée si pas de pare‑feu dédié. Bien dimensionner le cœur de réseau.	ACL appliquées sur les SVIs pour filtrer entre VLANs. Pour des flux sensibles, chaîner vers un pare‑feu central.
Router‑on‑a‑stick / Pare‑feu L3	Un lien trunk vers un routeur ou un NGFW avec sous‑interfaces par VLAN.	Inspection fine, journaux centralisés, politiques granulaires par application et utilisateur.	Lien potentiellement goulot d’étranglement et point de défaillance si unique. Nécessite un dimensionnement soigné.	Règles sur le routeur ou le pare‑feu: politique par défaut restrictive, ouvertures minimales, logs obligatoires.

Quels tests de validation effectuer ?

1. Isolation L2: depuis un poste du VLAN A, vérifier qu’aucun accès direct non autorisé au VLAN B n’est possible. Contrôler l’absence de fuite de broadcast.
2. Connectivité inter‑VLAN autorisée: exécuter des tests positifs et négatifs (ping, traceroute, accès applicatifs) selon la matrice d’autorisations. Toute tentative non autorisée doit échouer.
3. DHCP: chaque VLAN reçoit une adresse de la bonne plage. Vérifier la passerelle, le masque, les options et le relai DHCP si utilisé.
4. DNS: depuis chaque VLAN, tester la résolution vers les résolveurs autorisés. Vérifier les accès nécessaires aux domaines internes et externes.
5. Trunks et native VLAN: contrôler la liste des VLANs autorisés sur chaque trunk, la cohérence du native VLAN et l’absence de VLAN inattendus sur les liens.
6. Performance et QoS: mesurer un débit de référence par segment. En présence d’un VLAN voix, vérifier la priorité et la stabilité des appels.
7. Journaux et supervision: observer les logs des switches et du pare‑feu pendant les tests, activer les alertes sur changements d’état de trunk ou apparition d’un nouveau VLAN, conserver les captures de recette.
8. Hygiène de configuration: confirmer que les ports inutilisés sont désactivés ou en VLAN « parking », que l’administration s’effectue en HTTPS ou SSH, que la documentation est à jour.

Quelles bonnes pratiques et mesures de sécurité ?

Les VLAN segmentent et isolent les flux, mais cette isolation logique ne suffit pas en soi. Pour éviter erreurs de configuration et attaques latérales, combinez une conception rigoureuse, des contrôles sur les ports et un filtrage inter‑VLAN piloté par des règles claires.

Quels risques (VLAN hopping, mauvaise config du native VLAN) ?

Le VLAN hopping regroupe des techniques qui visent à faire sortir un trafic d’un VLAN pour atteindre un autre VLAN sans passer par les contrôles prévus. Les deux vecteurs classiques sont : 1) l’« usurpation de trunk » quand un port négocie par erreur un trunk avec le commutateur et transporte alors plusieurs VLAN, 2) le double marquage de trames 802.1Q, qui exploite un VLAN natif non balisé pour faire transiter une trame vers un autre VLAN.

Conséquences : fuites de données entre segments censés être isolés, élévation de privilèges réseau, propagation d’un incident au‑delà de son périmètre, difficultés de diagnostic. Des erreurs fréquentes, comme l’utilisation du VLAN 1 pour des flux métiers ou une définition incohérente du VLAN natif sur un trunk, augmentent fortement ces risques.

Quelles protections appliquer ?

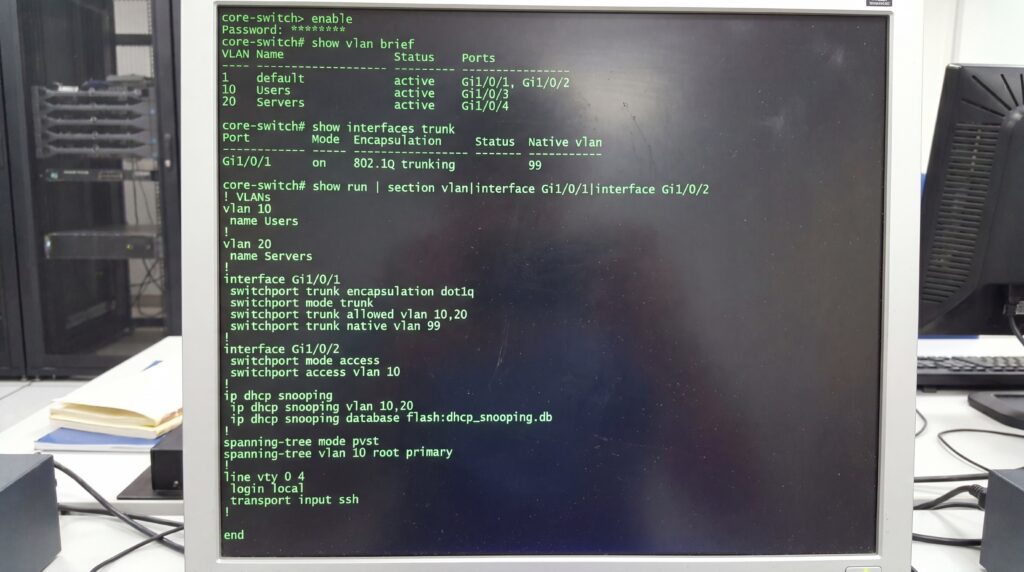

• Désactiver la négociation DTP et forcer le mode du port : configurer les ports utilisateurs en mode access, désactiver la négociation automatique, réserver les trunks aux seuls liens d’infrastructure connus.
• VLAN natif non utilisé : choisir un identifiant dédié qui ne transporte aucun trafic métier et, si possible, activer le marquage du VLAN natif. Harmoniser ce VLAN natif sur tous les trunks.
• Limiter les VLAN autorisés sur chaque trunk : ne laisser passer que les VLAN nécessaires au lien, jamais « tous » par défaut.
• ACLs et filtrage inter‑VLAN : appliquer le principe du moindre privilège sur le routeur ou le pare‑feu L3. Autoriser explicitement les flux nécessaires, journaliser le reste.
• DHCP Snooping : bloquer les serveurs DHCP non autorisés et bâtir une table de baux fiable utilisée par d’autres contrôles.
• IP Source Guard : sur les ports d’accès, n’autoriser que les couples IP/MAC approuvés selon la table DHCP Snooping.
• BPDU Guard et Root Guard : protéger les ports utilisateurs contre les manipulations Spanning Tree et figer la racine voulue.
• Storm‑control : limiter les diffusions, multicasts et unicast inconnus pour prévenir les tempêtes de trames.
• Port‑security : restreindre le nombre d’adresses MAC apprises sur un port et bloquer les débordements de table CAM.
• Désactiver et « parquer » les ports inutilisés : les mettre administrativement hors service ou dans un VLAN de parking sans passerelle.
• Administration sécurisée des équipements : accès chiffrés, comptes non par défaut, séparation des VLAN de gestion et supervision.

En pratique, standardisez des gabarits de configuration, appliquez‑les de façon cohérente sur tout le parc, puis vérifiez‑les régulièrement avec des tests simples de connectivité et des audits de configuration.

Faut‑il éviter le VLAN 1 ?

Oui, il est recommandé de ne pas utiliser le VLAN 1 pour le trafic métier ou de management. Historiquement, il est le VLAN par défaut, souvent associé à des fonctions internes. Le réemployer pour la production crée des ambiguïtés, facilite certains scénarios de VLAN hopping et complique les audits.

1. Recenser tout ce qui utilise encore le VLAN 1 : ports d’accès, trunks, interfaces de gestion, SSID, imprimantes, IoT.
2. Créer des VLANs dédiés de remplacement, avec plan d’adressage, passerelles et éventuels pools DHCP.
3. Aligner les trunks : définir un VLAN natif inutilisé et retirer le VLAN 1 de la liste des VLAN autorisés.
4. Basculer les ports d’accès par lots, hors heures sensibles, en validant la connectivité et les politiques NAC si présentes.
5. Adapter les ACLs, règles de pare‑feu et routes inter‑VLAN, puis tester les cas d’usage réels.
6. Retirer définitivement le VLAN 1 des ports d’accès et bloquer sa réutilisation dans les gabarits de configuration.

VLANs privés et NAC/802.1X : quand les utiliser ?

Les Private VLANs offrent une isolation de niveau 2 à l’intérieur d’un même sous‑réseau IP. Utile en DMZ ou pour des hôtes qui doivent joindre une passerelle ou un service central sans communiquer entre eux, par exemple des caméras IP ou des serveurs publiés derrière un pare‑feu. Choisissez le mode isolé pour interdire tout trafic est‑ouest, ou community pour autoriser des petits groupes maîtrisés.

Le contrôle d’accès 802.1X avec RADIUS permet une attribution dynamique de VLAN selon l’identité, le rôle ou l’état de conformité du poste. Il s’intègre bien à une approche Zero Trust : un utilisateur authentifié reçoit un VLAN de production, un invité est placé dans un VLAN invité à accès restreint, un poste non conforme bascule en quarantaine avec des droits limités. En complément, des ACLs téléchargeables et des politiques par application renforcent la granularité du contrôle.

Comment documenter et gouverner ?

• Cartographier les VLANs : nommage explicite, description, ID, plan d’adressage, passerelles, ports et trunks associés.
• Tenir un registre des ports : pour chaque switch, port versus VLAN, profil de sécurité appliqué, date du dernier changement.
• Gabarits et revue de configuration : modèles standard, contrôle de conformité automatisé, sauvegardes régulières.
• Gestion des changements : procédure, fenêtre de bascule, plan de retour arrière, tests de recette documentés.
• Revue périodique des règles : ACLs et flux inter‑VLAN, VLANs obsolètes, nettoyage des trunks autorisés.
• Supervision et journalisation : événements de sécurité des ports, anomalies de DHCP Snooping, bascules STP, tempêtes détectées.

Une documentation vivante et des contrôles récurrents garantissent que la segmentation reste efficace dans le temps, malgré les arrivées et départs d’équipements, les projets et les évolutions d’architecture.

Comment surveiller et dépanner un VLAN ?

Un suivi régulier garantit l’isolation logique attendue avec l’étiquetage 802.1Q et évite que des erreurs de configuration ne dégradent les performances. En dépannage, partez toujours de l’hôte, vérifiez le port du switch, puis les trunks et enfin le routage inter-VLAN si nécessaire.

Quels indicateurs suivre ?

Mesurez par VLAN et par port pour repérer une dérive, puis corrélez avec les journaux de vos équipements.

• Taux de broadcast et de multicast: augmentation anormale, tempêtes de broadcast, inconnus unicast élevés.
• Erreurs d’interface: FCS/CRC, drops, discards, pauses, collisions tardives, flapping du lien.
• État STP: rôle des ports, ports en blocage, changements de topologie, racine inattendue.
• Saturation des trunks: utilisation par VLAN, files d’attente, trames taguées rejetées, VLAN non autorisés ou mal « prunés ».
• Latence et gigue: RTT intra‑VLAN et inter‑VLAN, surtout pour VoIP et applications temps réel.
• Table MAC (CAM): apprentissages anormaux, adresses qui basculent entre ports, signes de boucle.
• Services de base: taux de réussite DHCP, requêtes ARP/ND inhabituelles, résolutions DNS dans chaque VLAN.

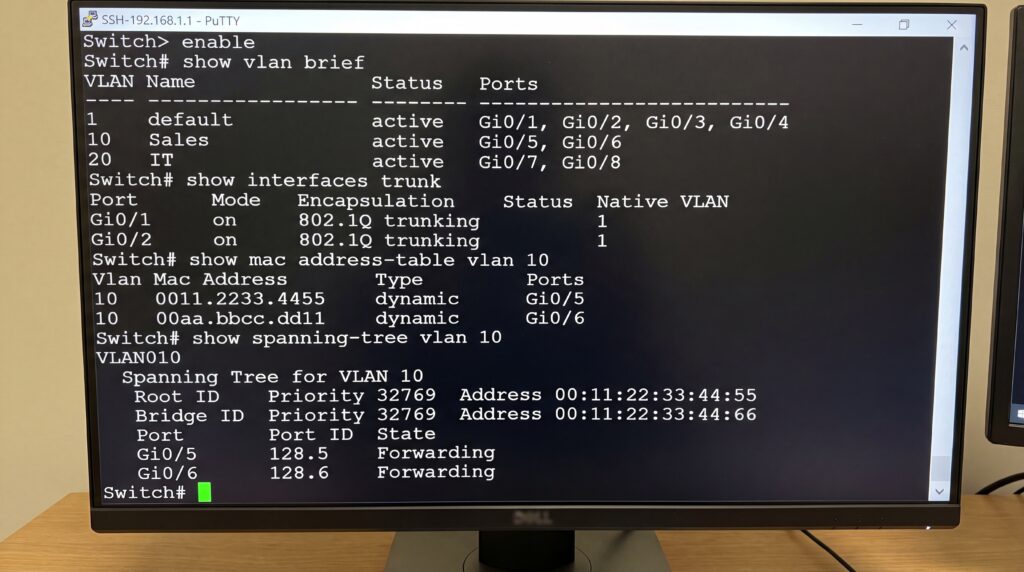

Quelles commandes et outils ?

Combinez vérifications CLI et capture de trafic, puis centralisez la supervision via un NMS.

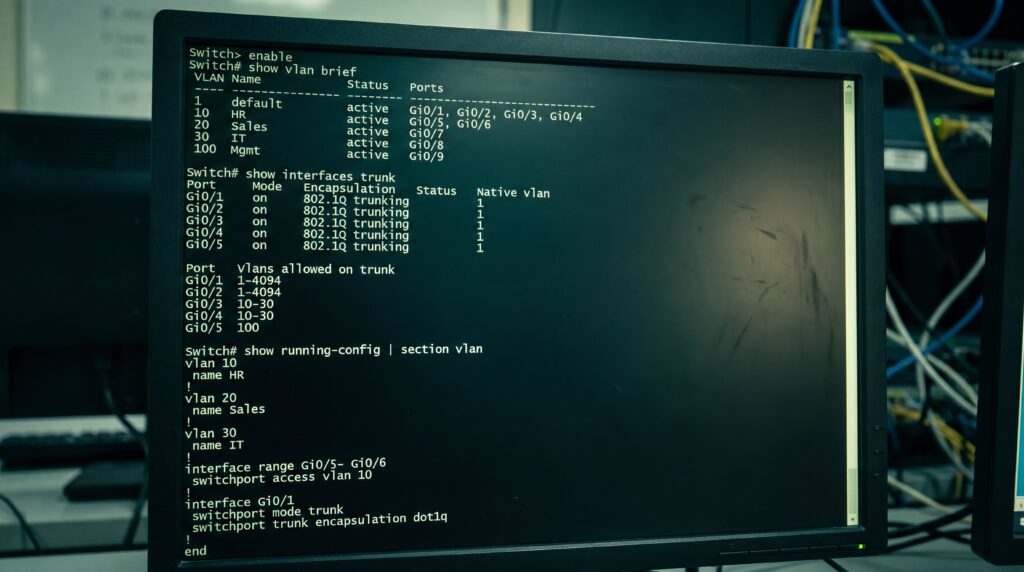

• Inventaire rapide: show vlan ou show vlan brief (état des VLAN et ports), show interfaces switchport (mode access/trunk, VLAN natif), show interfaces trunk (VLAN autorisés, encapsulation, état).
• Chemin de niveau 2: show mac address-table vlan <id> (apprentissage MAC), show spanning-tree vlan <id> ou détails STP/RSTP/MSTP.
• Découverte de voisinage: show lldp neighbors detail (ou CDP selon constructeur) pour valider le câblage et les trunks.
• Port mirroring: configuration SPAN/port‑mirroring pour envoyer le trafic d’un port ou VLAN vers une sonde Wireshark/tcpdump.
• Télémétrie de flux: NetFlow, sFlow ou IPFIX pour visualiser qui parle à qui dans chaque VLAN et détecter une dérive.
• Journalisation et supervision: Syslog centralisé, SNMP traps et sondes d’un NMS pour alertes sur erreurs d’interface, changements STP, liens down.
• Tests de bout en bout: ping, traceroute, iperf, arping, vérification DHCP depuis chaque VLAN (client de test ou ip helper côté L3).
• Analyse fine: show logging pour corréler les événements, outils système (ethtool -S, compteurs Windows) pour valider la carte réseau.

Astuce pratique: quand un poste ne rejoint plus son VLAN, confirmez d’abord le VLAN du port (access/voice), puis la présence du VLAN sur tous les trunks du chemin, et enfin les règles L3/ACL si le problème touche l’inter‑VLAN.

Quels pièges courants ?

• Mismatch de VLAN natif ou de VLAN autorisés: trafic non tagué côté A, tagué côté B, communication unidirectionnelle ou fuite entre segments.
• Pruning mal configuré: VLAN non propagé sur un trunk intermédiaire, création d’un « trou noir » réseau.
• ACLs bloquantes: filtrage excessif ARP, DHCP ou DNS qui casse l’accès, politiques inter‑VLAN trop restrictives.
• STP en blocage: priorité inadaptée, racine non désirée, PortFast manquant sur ports d’accès, boucles provoquant des tempêtes.
• Fuite DHCP entre VLANs: trunk vers un équipement d’accès mal paramétré, serveur DHCP non autorisé, relai DHCP mal configuré.
• Ports laissés par défaut: postes en VLAN 1, voix/données inversés, ports inutilisés non désactivés.
• Base VLAN incohérente: noms ou ID différents selon les switches, erreurs lors d’ajouts de nouveaux équipements.

Étendre un VLAN : jusqu’où et avec quelles alternatives ?

Étendre un VLAN à l’échelle de plusieurs baies, bâtiments ou sites peut paraître simple, car le balisage 802.1Q transporte déjà plusieurs segments sur un même lien trunk. Cette extension élargit toutefois le domaine de broadcast et propage les risques d’incident. Dans la plupart des cas, on privilégie une terminaison L2 locale, puis un interconnexion L3 entre sites, ou bien un overlay moderne pour conserver l’isolation sans hériter des contraintes du niveau 2.

En résumé, faites le tri selon le besoin. Pour quelques VLANs, sur un périmètre restreint et stable, l’extension L2 peut dépanner de façon temporaire. Pour la mobilité de charges, la grande échelle ou la micro‑segmentation, les overlays de type VXLAN/EVPN apportent de la capacité, une meilleure maîtrise des diffusions et une exploitation plus robuste.

VLAN inter‑sites : est-ce une bonne idée ?

Étendre un domaine L2 au‑delà d’un site unique augmente la surface d’impact d’un incident et complexifie l’exploitation. Le fonctionnement des VLANs repose sur l’étiquetage des trames Ethernet (IEEE 802.1Q) et des ports access ou trunk, mais ces mécanismes n’éliminent pas les limites structurelles d’un L2 étendu.

• Risques principaux d’un L2 étendu entre sites : tempêtes de broadcast ou d’ARP plus difficiles à contenir, boucles et dépendance au Spanning Tree, convergence lente lors d’une coupure, tables MAC qui grossissent, pannes qui se propagent à l’ensemble du domaine.
• Contraintes techniques : latence variable entre sites, difficulté à assurer la qualité de service, agrégation de liens et contrôle du trafic moins efficaces qu’en L3.
• Cas d’usage acceptables mais bornés : migrations ponctuelles, bascules de salle informatique, reprises après sinistre, besoins très transitoires de L2 adjacency pour une application legacy identifiée.
• Q‑in‑Q (802.1ad) côté opérateur : utile pour transporter plusieurs VLANs clients sur un backbone L2 du fournisseur. Précautions : prévoir la hausse d’MTU liée au double tag, filtrer strictement les VLANs autorisés, activer storm‑control, sécuriser les trunks et vérifier la topologie STP/RSTP/MSTP.
• Bonnes pratiques si vous étendez quand même : limiter le nombre de VLANs inter‑sites, documenter les chemins, surveiller le taux de broadcast, isoler les pannes par zones, planifier un retour à une architecture L3 ou overlay.

VXLAN et overlays : quand les préférer ?

Les VLANs classiques offrent au plus 4094 identifiants et s’appuient sur l’inondation L2 pour la découverte. Les overlays comme VXLAN ajoutent une encapsulation au‑dessus d’un réseau IP sous‑jacent (underlay) et, avec EVPN comme plan de contrôle, annoncent MAC et IP par BGP. On gagne en échelle, en maîtrise des diffusions et en résilience entre sites.

Critère	VLAN (802.1Q)	VXLAN/EVPN (overlay)
Espace d’identifiants	4094 IDs utilisables	VNID 24 bits : environ 16 millions de segments
Domaine de broadcast	Élargi dès que l’on étend le L2	Contenu par l’overlay, annonces EVPN réduisent l’inondation
Plan de contrôle	Apprentissage MAC par inondation	EVPN (BGP) : annonces MAC/IP, ARP/ND optimisés
Multisite	Complexe et risqué	Natif, sur underlay IP avec ECMP actif‑actif
Micro‑segmentation	ACL et filtrage périphérique	Segments logiques nombreux, politiques fines couplées au contrôle central
Overhead et MTU	Négligeable	Encapsulation ~50 octets : prévoir MTU accrue sur l’underlay
Opérations	STP, trunks, listes de VLANs à maintenir	Automatisation possible, anycast gateway distribué, meilleure visibilité

On privilégie VXLAN/EVPN pour les datacenters à grande échelle, les environnements multi‑locataires, les architectures multisites nécessitant de la mobilité de charges, ou lorsqu’il faut multiplier les segments isolés tout en gardant une opération au niveau IP.

Quelles limites des VLANs classiques ?

• Scalabilité : espace d’adressage limité à 4094 VLANs, domaines de broadcast qui s’élargissent vite.
• Opérations : dépendance à STP, trunks à maintenir, listes de VLANs à propager sur plusieurs équipements.
• Résilience : redondance souvent active‑passive, peu d’ECMP au niveau 2.
• Multisite : extension L2 fragile, diagnostic plus difficile, pannes qui traversent les liaisons.
• Sécurité et politiques : segmentation surtout par zone technique, difficile d’aligner finement sur l’identité ou le contexte d’accès.

Quand basculer ? Dès que plusieurs sites doivent partager des isolations nombreuses, que la mobilité d’applications est requise, ou que les diffusions pèsent sur la stabilité, passez à une interconnexion L3 avec politiques centralisées, ou à un overlay VXLAN/EVPN. Pour les bureaux distants, combinez segmentation L3, filtrage par pare‑feu ou SD‑WAN, et politiques orientées identité. Gardez les VLANs pour la segmentation locale et simple, sans étirer inutilement le L2.

VLAN et Data Science

Dans une plateforme data moderne, les VLAN servent à isoler les plans de calcul, de stockage et de contrôle, tout en maîtrisant les flux inter‑services. Les Data Scientists et autres professionnels de la Data en tirent parti pour réserver de la bande passante aux jobs massifs, protéger les jeux de données sensibles et limiter la surface d’attaque.

Cas concret : un lakehouse exécutant Spark sur Kubernetes et un cluster Hadoop historique. Un VLAN regroupe les nœuds de calcul, un autre dessert les réseaux de stockage (NAS, passerelles objet), un troisième héberge les services de métadonnées et d’orchestration, et un VLAN d’administration ne laisse entrer que les bastions et outils d’infra. Les échanges entre ces segments passent par un équipement L3 et des ACL pour n’exposer que les ports nécessaires.

Comment segmenter les plateformes data ?

• VLAN calcul : nœuds Hadoop/Spark, workers GPU, exécuteurs sur Kubernetes. Objectif, isoler la latence réseau et éviter que d’autres usages ne perturbent les shuffles et entraînements.
• VLAN stockage : baies NAS, serveurs NFS/iSCSI, passerelles S3/MinIO, HDFS gateways. Politique QoS et fenêtres de sauvegarde dédiées.
• VLAN métadonnées et contrôle : Hive Metastore, bases PostgreSQL/MySQL applicatives, ZooKeeper/etcd, registres de schéma et d’artefacts. Accès strictement limité aux services qui en ont besoin.
• VLAN ingestion : connecteurs ETL/ELT, collectors de logs, passerelles IoT et message brokers. Filtrage en entrée et normalisation avant diffusion.
• VLAN services utilisateurs : JupyterHub, notebooks, outils BI, API internes. Publication via proxy et authentification centralisée.
• VLAN administration : bastion SSH, supervision, CI/CD, interfaces de gestion d’équipements. Connexions chiffrées (SSH/HTTPS), inventaire des ports et journalisation.

Pratique : affectez les postes et serveurs via des ports access, reliez les switches en trunk 802.1Q, évitez d’utiliser le VLAN 1 pour les flux métiers, désactivez les ports inutilisés et passez tous les flux inter‑VLAN par un routeur ou pare‑feu L3 pour appliquer des règles filtrantes fines.

Réseaux pour pipelines et MLOps : quelles pratiques ?

• Séparer dev, test et prod par des VLAN et sous‑réseaux dédiés. Aucune communication directe dev vers prod, sauf flux explicitement autorisés depuis les outils CI/CD et registres.
• Contrôler l’ingestion et l’egress : egress restreint depuis le calcul vers des destinations approuvées (data lake, registres, dépôts), liste d’allow pour sorties Internet, DMZ d’ingestion pour sources externes.
• Sécuriser Jupyter, services de features et API de modèles par VLAN, ACL et authentification. Exposition via un reverse proxy, TLS obligatoire, comptes de service minimaux.
• Appliquer le principe du moindre privilège : ports et protocoles ciblés entre segments, micro‑segmentation au niveau L3/L7, secrets gérés côté plateforme.
• Observabilité centralisée : métriques, logs et traces vers un espace dédié, accessible en lecture seule depuis les autres segments.

Exemple : un entraînement lit des données depuis le VLAN stockage, calcule sur le VLAN calcul, enregistre le modèle dans un registre du VLAN métadonnées et publie une API en pré‑prod sur le VLAN services utilisateurs. Les seules ouvertures inter‑VLAN concernent les ports nécessaires aux copies de données et à l’inscription du modèle, tout le reste est bloqué par défaut.

Quelles intégrations cloud fréquentes ?

En hybride, on relie les VLAN on‑prem à des sous‑réseaux de VPC/VNet via du routage L3, un VPN site‑à‑site ou un SD‑WAN. Le mapping des segments doit refléter la séparation calcul, stockage et contrôle, avec des chemins réseaux courts pour les flux sensibles à la latence.

• VPN IPsec ou SD‑WAN pour étendre les sous‑réseaux et propager des politiques par segment. BGP recommandé pour l’annonce dynamique et éviter les routes statiques fragiles.
• Connexions privées aux services objets et bases managées, avec points de terminaison privés et pare‑feu egress, afin d’éviter l’exposition publique.
• Éviter les flux “chatty” à travers le cloud : privilégier le calcul proche du stockage pour HDFS, NFS, Kafka et phases de shuffle, réserver le WAN aux échanges batch ou API.
• Plan d’adressage cohérent : pas de chevauchement CIDR entre VLAN et VPC/VNet, règles de sécurité et listes d’allow symétriques, DNS et résolution de services alignés.

Conclusion : les VLAN, indispensables pour une gestion efficace des données

De par les nombreux avantages qu’ils offrent, les VLAN ont fortement gagné en popularité depuis leur invention à la fin des années 1990. Ils segmentent logiquement un réseau physique pour renforcer la sécurité, améliorer les performances et simplifier l’administration, que ce soit en entreprise, chez les fournisseurs de services internet, dans les Data Centers ou à domicile. Leur principe repose sur l’étiquetage 802.1Q, l’usage de ports access et trunk, et un routage inter‑VLAN contrôlé lorsque des échanges entre segments sont nécessaires.

• Définitions et mécanismes : un VLAN est un sous‑réseau logique sur une même infrastructure physique. Les trames peuvent être marquées via IEEE 802.1Q sur les liens de type trunk, les ports access rattachent les terminaux à un seul VLAN, les trunks transportent plusieurs VLAN simultanément. La communication entre VLAN se fait par routage L3 sur routeur ou commutateur de couche 3 avec filtrage adapté. Les identifiants de VLAN vont généralement de 1 à 4094, il est recommandé de ne pas utiliser le VLAN 1 pour les flux métiers.
• Cas d’usage clés : segmentation par département ou équipe, VLAN invités isolés du SI, cloisonnement des IoT et caméras IP, VoIP et priorisation de la qualité d’appel, environnements Data Science dédiés aux serveurs de calcul et aux sources de données, mutualisation multi‑clients chez les FAI, segmentation domestique pour protéger les équipements sensibles.
• Bonnes pratiques : planifier et cartographier le réseau, définir une nomenclature claire des VLAN et un plan d’adressage cohérent, sécuriser l’administration des switches en SSH ou HTTPS, activer la sécurité de port, délimiter les VLAN autorisés sur chaque trunk, désactiver les ports inutilisés ou les placer dans un VLAN parking, créer des VLAN dédiés pour l’administration et pour les invités, tester l’isolation et le marquage, surveiller et documenter en continu.
• Limites à connaître : les VLAN ne remplacent pas un pare‑feu ni un contrôle d’accès applicatif, ils restent sensibles aux erreurs de configuration et à des attaques comme le VLAN hopping en cas de mauvaise pratique. Ils requièrent des équipements managés et une gouvernance réseau pour éviter la complexité et les dérives au fil du temps.

Feuille de route conseillée : démarrez progressivement avec un périmètre pilote, par exemple un VLAN invités et un VLAN IoT. Cartographiez les flux, nommez et numérotez les VLAN, configurez ports access et trunks, mettez en place le routage inter‑VLAN avec filtrage, testez l’isolation et la QoS, documentez chaque changement puis généralisez par lots. Révisez régulièrement la configuration et la supervision afin de maintenir la conformité et la performance.

Pour aller plus loin et maîtriser les VLAN aux côtés des technologies de la donnée, vous pouvez choisir Liora. Nos formations vous aident à devenir Data Analyst, Data Scientist ou Data Engineer, avec des modules réseau, sécurité, Python et DataViz adaptés à vos objectifs.
