Architecture réseau : Définition, typologies et sécurité

Qu’est-ce que l’architecture réseau ?

L’architecture réseau fait référence à la structure globale d’un réseau informatique, incluant la configuration physique et logique, les protocoles utilisés, la topologie du réseau et les méthodes de gestion et de mise en œuvre. Elle détermine comment les différents composants du réseau interagissent entre eux pour fournir une plateforme de communication efficace et sécurisée.

Elle couvre le cadre de conception et d’exploitation des réseaux d’entreprise et d’Internet : des équipements (commutateurs, routeurs, points d’accès), aux services réseau (par exemple DHCP et DNS), en passant par les environnements LAN, data center, WAN et cloud (par exemple des architectures cloud sur AWS), ainsi que les périphériques clients et objets connectés. L’objectif est de répondre aux besoins métiers en matière de connectivité, de sécurité, de performances et de résilience, à l’échelle d’un site comme d’une organisation distribuée.

• Périmètre typique : topologies et liaisons, plan d’adressage IP, segmentation (VLAN, sous-réseaux), protocoles et services (IP, TCP/UDP, DHCP, DNS), équipements actifs et filtrage, politiques de sécurité, supervision et gestion du cycle de vie.
• Contextes d’application : réseaux d’accès pour sites et succursales, réseaux de data center pour héberger applications et données, WAN pour connecter utilisateurs et applications à distance.
• Résultats attendus : communications fiables, sécurisées et observables, avec une exploitation simplifiée et une évolution maîtrisée.

Fondements de l’architecture réseau

Une architecture réseau solide et bien conçue est essentielle pour assurer l’efficacité et la fiabilité des systèmes de communication. Elle permet aux organisations de :

• Modèles de référence
  • Modèle OSI (7 couches) : structure la communication de la couche physique jusqu’à l’application pour favoriser l’interopérabilité et le diagnostic.
  • Modèle TCP/IP (4 à 5 couches) : organisation pragmatique orientée Internet, centrée sur les couches liaison/réseau, transport et application.
  • Connectivité : relier utilisateurs, objets et applications, sur site et à distance.
  • Performance : gérer et optimiser le flux de données, limiter la latence et garantir la qualité de service.
  • Sécurité : assurer la sécurité des informations grâce à la segmentation, au contrôle d’accès et au chiffrement.
  • Résilience : éviter les goulets d’étranglement et les points de défaillance par la redondance et des plans de reprise.
  • Évolutivité : faciliter l’évolutivité et l’adaptabilité du réseau face aux besoins changeants.
  • Approche par couches et modularité : séparation claire des rôles pour faciliter intégration et maintenance.
  • Segmentation et isolation : VLAN et sous-réseaux pour limiter la portée des pannes et renforcer la sécurité.
  • Standardisation : protocoles et formats ouverts pour garantir l’interopérabilité.
  • Redondance et tolérance aux pannes : chemins multiples et mécanismes de bascule pour maintenir le service.
  • Observabilité et automatisation : supervision, journalisation et, selon le contexte, contrôleurs/SDN pour des opérations plus agiles.

  Quels sont les principaux types d’architectures réseau ?

  Une architecture réseau décrit l’organisation physique et logique d’un réseau, les protocoles et les méthodes de gestion qui régissent les échanges. Pour éviter la confusion avec les topologies (étoile, anneau, maillage), on classe ici les architectures par cas d’usage : campus et succursales, datacenter, WAN multi‑sites et cloud. Chaque domaine répond à des besoins distincts en performance, sécurité, mobilité et gouvernance.

  Campus et succursales

  Objectif : connecter en toute sécurité les utilisateurs, objets et postes de travail dans des bâtiments ou agences, avec des services communs simples à opérer. Exemple concret : un siège et plusieurs agences où l’on doit accueillir collaborateurs, visiteurs et IoT sur Wi‑Fi et filaire, sans mélange de flux sensibles.

  Formation SQL : des fondamentaux jusqu'à la maîtrise 🚀 certifiante
  • Accès utilisateurs et appareils : authentification et autorisation centralisées (802.1X, portails invités), attribution dynamique de droits.
  • Segmentation logique : VLAN, micro‑segmentation et listes de contrôle pour séparer production, invités, IoT, voix.
  • Services communs : DHCP et DNS, impression, téléphonie, contrôleurs Wi‑Fi, supervision.
  • Mobilité et continuité : couverture Wi‑Fi de qualité, itinérance fluide, QoS pour voix et vidéo.
  • Résilience locale : redondance d’accès et d’alimentation, agrégation de liens, surveillance proactive.
  • Administration unifiée : politiques de sécurité cohérentes sur sites distants, déploiements automatisés.

  Datacenter (3 tiers, spine‑leaf)

  Deux modèles de référence dominent. L’architecture 3 tiers hiérarchise cœur, distribution et accès, pratique pour des flux nord‑sud. Le modèle spine‑leaf généralise les liaisons est‑ouest et l’égalisation de charges pour des applications distribuées et virtualisées à grande échelle.

  Critère	3 tiers	Spine‑leaf
  Schéma	Accès → Distribution → Cœur	Feuilles connectées à tous les spines
  Flux dominants	Nord‑sud (client ↔ serveur)	Est‑ouest (serveur ↔ serveur)
  Avantages	Lisible, opérations éprouvées, coûts contenus à petite/moyenne échelle	Latence prévisible, chemins multiples ECMP, montée en charge horizontale
  Limites	Risque d’oversubscription, goulots en cœur	Conception plus exigeante, nécessite un fabric IP et souvent un overlay
  Cas d’usage	Sites modestes, flux majoritairement vers l’extérieur	Virtualisation massive, conteneurs, micro‑services, DC multi‑pods

  WAN et interconnexions (MPLS, Internet, SD‑WAN)

  Le WAN relie plusieurs sites et utilisateurs aux applications, parfois sur de longues distances. On combine des liaisons opérées et Internet, avec ou sans superposition logicielle, pour équilibrer coût, performance et disponibilité.

  • MPLS opérateur : SLA forts et QoS de bout en bout, adapté aux applications critiques, coût plus élevé.
  • Internet haut débit : économique et rapide à déployer, dépend de la qualité locale, nécessite chiffrement en superposition.
  • SD‑WAN : contrôleur central pour politiques et sécurité unifiées, agrégation de liens hétérogènes, sélection de chemin selon application, visibilité et automatisation accrues.
  • Approches hybrides : coexistence MPLS et Internet, bascule et répartition intelligentes, sécurisation par VPN et fonctions de pare‑feu intégrées.

  Cloud et hybrides

  Les environnements cloud prolongent l’architecture on‑premise avec des réseaux virtuels isolés et interconnectés au SI. Les architectures hybrides alignent VPC/VNet, datacenters et sites utilisateurs, tout en harmonisant sécurité et gouvernance.

  • Réseaux virtuels : VPC/VNet, sous‑réseaux, tables de routage et groupes de sécurité pour isoler charges et environnements.
  • Interconnexions : VPN IPsec site à site pour démarrer vite, liaisons dédiées de type direct connect pour débit prévisible et latence stable.
  • Sécurité et identité : principes Zero Trust, filtrage Est‑Ouest et Nord‑Sud, intégration IAM, inspection de trafic et journalisation centralisée.
  • Gouvernance multi‑cloud : modèles d’atterrissage, balises et comptes/projets séparés, contrôles de coûts, conformité et traçabilité.
  • Opérations et cohérence : IaC pour déploiements reproductibles, supervision unifiée, politiques réseau communes du campus au cloud.

  Topologies réseau : quelle différence avec l’architecture ?

  L’architecture réseau fait référence à la structure globale d’un réseau informatique, incluant la configuration physique et logique, les protocoles, la topologie et les méthodes de gestion. Elle détermine comment les composants interagissent pour offrir une communication efficace et sécurisée. La topologie, elle, décrit le schéma d’interconnexion des équipements, c’est à dire la manière dont on relie concrètement les nœuds entre eux (étoile, bus, anneau, maillage, spine‑leaf). En pratique, l’architecture fixe les objectifs et les règles du jeu, la topologie est l’un des choix techniques pour atteindre ces objectifs.

  Architecture réseau	Topologie réseau
  Périmètre global : principes de conception, fonctions, sécurité, segmentation, protocoles et services.	Schéma de câblage et d’interconnexion entre équipements à un instant donné.
  Exemples : réseau d’accès, WAN, data center, cloud hybride, Zero Trust.	Exemples : étoile, bus, anneau, maillage, spine‑leaf.
  Décisions typiques : modèles L2/L3, routage, QoS, adressage IP, supervision, automatisation.	Décisions typiques : nombre de liens, redondance des chemins, niveau de sur‑abonnement, plan de câblage.
  Finalité : feuille de route cohérente et évolutive pour l’entreprise.	Finalité : performance et résilience au niveau physique/logique des liaisons.

  Étoile, bus, anneau, maillage, spine‑leaf

  Topologie	Principe	Atouts	Limites	Cas d’usage

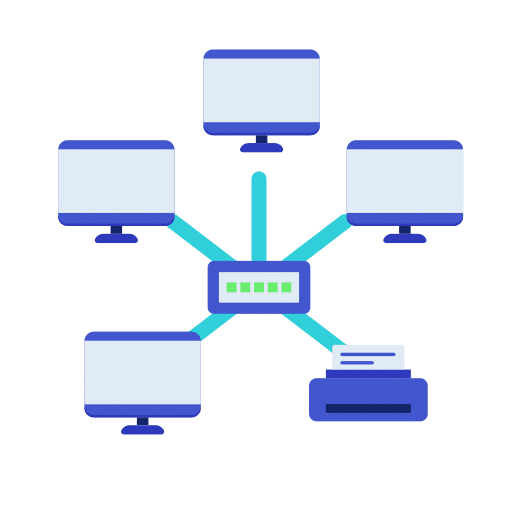

  Étoile	Tous les nœuds sont reliés à un commutateur central.	Simple à déployer, facile à dépanner, confinement des pannes sur une branche.	Point unique de défaillance si le cœur n’est pas redondé.	Petits et moyens LAN de bureaux, points d’accès Wi‑Fi raccordés à un cœur redondé.

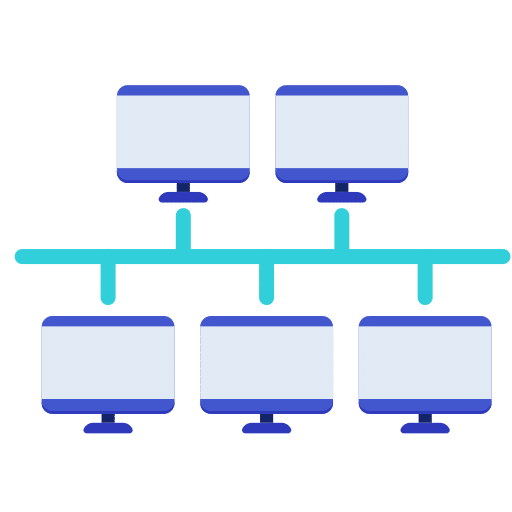

  Bus	Un câble commun partagé par tous les hôtes.	Économique en câblage, mise en œuvre minimale.	Faible débit, collisions, une rupture coupe le réseau, peu scalable.	Historique ou contextes très simples, rarement recommandé aujourd’hui.
  Anneau	Chaque nœud relaye le trafic au suivant en boucle.	Latence prévisible, chemin déterministe.	Une panne peut affecter l’ensemble si l’anneau n’est pas auto‑rétabli, extensions limitées.	Certaines liaisons métros ou environnements industriels spécifiques.
  Maillage (partiel ou total)	Plusieurs liens entre nœuds, chemins alternatifs multiples.	Très résilient, charge répartie, contournement automatique des pannes.	Coût et complexité supérieurs, plus de liens et de configuration.	Backbones, interconnexions entre sites, réseaux sans fil maillés, sites critiques.
  Spine‑leaf	Feuilles reliées à tous les spines, deux niveaux réguliers.	Scalabilité horizontale, bande passante prévisible, chemins ECMP, convergence rapide.	Câblage plus dense, nécessite une fabric bien gérée et souvent du L3 au cœur.	Data centers et clouds privés, charges est‑ouest importantes.

  En résumé, étoile convient aux LAN simples, maillage et spine‑leaf répondent aux exigences de haute disponibilité et de forte croissance, tandis que bus et anneau restent des cas particuliers ou hérités.

  Découvrir le métier de SQL : des fondamentaux jusqu'à la maîtrise 🚀

  Critères de choix

  • Coûts : évaluez le budget CapEx (câbles, ports, équipements redondés) et OpEx (exploitation, énergie, support). Un maillage dense ou un spine‑leaf exige plus de ports et de fibre qu’une étoile.
  • Résilience : identifiez les points uniques de défaillance et la tolérance aux pannes requise. Maillage et spine‑leaf offrent des chemins multiples, une étoile nécessite un cœur redondé.
  • Latence et débit : privilégiez des chemins courts et parallèles pour les flux est‑ouest intenses. Spine‑leaf et maillage limitent la sur‑abonnement si le dimensionnement est correct.
  • Évolutivité : anticipez la croissance. Spine‑leaf permet d’ajouter des feuilles sans refondre le cœur, une étoile atteint plus vite ses limites de ports.
  • Simplicité d’exploitation : tenez compte des compétences disponibles et des outils d’automatisation. Une topologie simple réduit le MTTR, une fabric maillée demande une supervision adaptée.

  Approche pratique : partez des besoins métiers (flux, criticité, croissance attendue), choisissez l’architecture cible (sécurité, segmentation, routage), puis retenez la topologie la plus simple qui respecte ces contraintes. Dimensionnez les liens et prévoyez la redondance au bon endroit, pas partout.

  Quels sont les composants clés d’un réseau ?

  Un réseau efficace s’appuie sur des briques complémentaires : des équipements physiques, des couches logicielles ou virtualisées et des éléments logiques qui organisent et sécurisent les flux. En pratique, ces composants interagissent pour offrir une plateforme de communication performante et sûre, conformément à l’architecture réseau définie.

  Catégorie	Rôle principal	Exemples usuels
  Matériels	Connecter, alimenter, câbler et héberger les équipements	Routeurs, commutateurs, points d’accès Wi‑Fi, câbles cuivre et fibre, baies et panneaux de brassage, onduleurs
  Logiciels / virtuels	Piloter, automatiser, sécuriser et fournir des services	Contrôleurs SDN et Wi‑Fi, fonctions réseau virtualisées, pare‑feu et IDS/IPS, services DHCP/DNS
  Éléments logiques	Segmenter et contrôler la circulation du trafic	VLANs, sous‑réseaux, ACL, NAT, VPN

  Matériels (routeurs, commutateurs, AP, câbles, baies, onduleurs)

  • Routeurs : acheminent le trafic entre réseaux, appliquent des politiques de sécurité et réalisent souvent le NAT. À privilégier pour relier des sites, un LAN à Internet ou segmenter au niveau 3.
  • Commutateurs : connectent les hôtes au sein d’un LAN et portent les VLANs. Modèles d’accès pour les postes et téléphones, modèles d’agrégation ou de cœur pour le routage interne et les liaisons montantes.
  • Points d’accès Wi‑Fi (AP) : fournissent la connectivité sans fil pour la mobilité et l’IoT. À déployer en nombre suffisant dans les zones denses, idéalement gérés par un contrôleur pour l’itinérance et la qualité de service.
  • Câbles et fibres : le cuivre Ethernet (par exemple Cat6/Cat6a) pour les liaisons courtes et l’alimentation PoE, la fibre optique pour la distance et les débits élevés entre baies ou bâtiments.
  • Baies, armoires et panneaux de brassage : organisent, ventilent et sécurisent les équipements, facilitent le repérage et la maintenance.
  • Onduleurs (UPS) : assurent l’alimentation de secours et la protection électrique des équipements réseau critiques.

  Composants logiciels/virtuels (contrôleurs, NFV, pare‑feu)

  La couche logicielle modernise l’exploitation du réseau. Les contrôleurs centralisent la configuration et l’observabilité, la virtualisation mutualise des fonctions auparavant matérielles et les services de sécurité protègent les accès et les données.

  • Contrôleurs SDN et Wi‑Fi : appliquent des politiques cohérentes, automatisent le déploiement, supervisent les performances et la posture de sécurité.
  • Fonctions réseau virtualisées (NFV) : routeurs, pare‑feu, répartiteurs de charge ou SD‑WAN sous forme d’appliances virtuelles, utiles pour accélérer les déploiements et optimiser les coûts.
  • Pare‑feu et IDS/IPS : filtrent, inspectent et détectent les menaces. Disponibles en boîtiers physiques ou en versions virtuelles dans les data centers et les clouds.
  • Services réseau : DHCP pour attribuer les adresses, DNS pour la résolution de noms, éventuellement RADIUS/AAA pour l’authentification et le contrôle d’accès.
  Se former à la Data et à l'IA

  Éléments logiques (VLANs, sous‑réseaux, ACL, NAT, VPN)

  Ces constructions logiques définissent qui peut parler à qui, sous quelles conditions et par quels chemins. Elles soutiennent la segmentation, la conformité et la performance, en complément des équipements physiques et des services logiciels.

  Exemple : une PME crée des VLANs pour les Bureaux, les Invités et la Voix, chacun dans un sous‑réseau dédié. Des ACL interdisent aux Invités d’accéder aux serveurs internes. Le trafic sortant passe par un NAT sur le routeur d’accès. Les collaborateurs distants se connectent via un VPN chiffré vers le site principal. Le tout est piloté par un contrôleur qui applique ces politiques de façon uniforme.

  Protocoles réseau : lesquels connaître en priorité ?

  Dans une architecture réseau, les protocoles choisis structurent l’interaction entre composants pour offrir une communication efficace et sécurisée. Plutôt que d’empiler les sigles, regroupons-les par fonction afin de guider des choix concrets de conception, de déploiement et d’exploitation.

  En synthèse, maîtrisez d’abord la commutation et la segmentation au niveau 2, puis le routage interne et les échanges avec l’extérieur, sans négliger les services d’infrastructure qui font tenir l’ensemble et les briques de sécurité qui authentifient et chiffrent les flux.

  Commutation et VLAN (Ethernet, 802.1Q, STP)

  Les VLAN permettent d’isoler les domaines de broadcast par usages ou par niveaux de sensibilité, ce qui réduit le bruit et renforce la sécurité. Le marquage 802.1Q transporte plusieurs VLAN sur un même lien de type trunk entre commutateurs, hyperviseurs et équipements de cœur. Le Spanning Tree Protocol évite les boucles de niveau 2 et assure la convergence quand un lien tombe. En pratique, on privilégie RSTP ou MSTP pour accélérer la reprise et l’on sécurise les ports d’accès.

  • Segmenter par métiers et risques, un VLAN par type d’usage sensible quand c’est pertinent.
  • Configurer des trunks 802.1Q uniquement là où nécessaire, purger les VLAN non utilisés et harmoniser le VLAN natif.
  • Activer RSTP ou MSTP, utiliser PortFast sur les ports d’accès, BPDU Guard et Root Guard pour prévenir les erreurs de câblage.
  • Regrouper les liens redondants avec LACP pour la résilience et la capacité.
  • Désactiver les ports inutilisés, appliquer storm control et documenter systématiquement les ID de VLAN et leurs passerelles.

  Routage IPv4/IPv6 (OSPF, BGP)

  OSPF est l’IGP le plus répandu en entreprise. Il calcule des plus courts chemins à partir d’une base d’état de liens, converge rapidement et s’organise en aires pour contrôler la portée des informations. Utilisez OSPFv2 pour IPv4 et OSPFv3 pour IPv6, avec résumés de routes aux frontières d’aires et ECMP quand les chemins sont de même coût. BGP s’emploie surtout en bordure pour le multihoming opérateur et le contrôle de politique, mais il peut aussi servir à l’intérieur de très grands environnements pour une ingénierie de trafic fine.

  Comparaison rapide : OSPF pour le routage interne déterministe et hiérarchisé, BGP pour la connectivité externe, la sélection par politique et la tolérance aux défaillances entre opérateurs. Dans une PME ou un campus simple, OSPF suffit généralement en interne avec du routage statique minimal. Dans une organisation multi-sites connectée à plusieurs fournisseurs, BGP en périphérie complète OSPF au cœur. Pensez cohérence IPv4 et IPv6, même schéma d’aires et de politiques des deux côtés.

  Formation SQL : des fondamentaux jusqu'à la maîtrise 🚀 certifiante

  Services d’infrastructure (DHCP, DNS, NTP)

  • DHCP : attribution automatique des adresses, options et réservations, relais DHCP sur les routeurs pour desservir des VLAN distants.
  • DNS : résolution interne et externe, enregistrements A et AAAA, CNAME et zones conditionnelles pour les services SaaS.
  • NTP : synchronisation de temps cohérente pour journaux, Kerberos et certificats, hiérarchie de serveurs de stratum adaptée au site.

  Bonnes pratiques de disponibilité : prévoir au moins deux serveurs DHCP en haute disponibilité ou en split-scope, deux résolveurs DNS internes par site critique, et un cluster de serveurs faisant autorité si vous hébergez vos zones. Pour NTP, configurez au minimum trois sources amont et publiez des serveurs internes pour les postes et équipements. Documentez TTL, durées de bail et plans d’adressage, surveillez les échecs de baux et de résolution, testez le basculement régulièrement.

  Sécurité et chiffrement (IPsec, TLS, 802.1X)

  La sécurité combine contrôle d’accès, authentification et chiffrement. 802.1X valide l’identité d’un poste avant qu’il n’accède au réseau filaire ou Wi‑Fi, avec un serveur RADIUS et, idéalement, des certificats d’entreprise. TLS chiffre les applications, du navigateur aux API. IPsec protège les flux réseau, surtout en site à site ou pour des accès distants nécessitant un tunnel chiffré.

  • 802.1X : privilégier EAP‑TLS avec certificats, définir des profils d’accès par rôle, prévoir un mode de repli contrôlé pour les objets non gérés.
  • TLS : forcer TLS 1.2 au minimum, idéalement TLS 1.3, désactiver les suites faibles, automatiser le cycle de vie des certificats.
  • IPsec : IKEv2, PFS et politiques claires par application, supervision de la qualité des tunnels et des réauthentifications.
  • Segmentation : combiner VLAN, ACL et listes d’autorisations basées sur l’identité pour limiter les mouvements latéraux.
  • Gestion : journaliser, corréler et auditer, mettre à jour les équipements et appliquer le principe du moindre privilège.

  Plan d’adressage IP et segmentation : comment s’y prendre ?

  Un bon plan d’adressage et une segmentation réfléchie rendent le réseau plus efficace, plus sûr et plus évolutif. L’objectif concret : gérer et optimiser les flux, limiter les points de défaillance, et préparer la croissance sans refonte coûteuse.

  1. Recenser les besoins par rôle et par risque (utilisateurs, invités, IoT/OT, voix, serveurs, gestion, interconnexions, DMZ, partenaires).
  2. Choisir vos espaces d’adressage principaux (IPv4 privés et IPv6 du fournisseur), puis réserver des marges de croissance par site et par rôle.
  3. Définir la hiérarchie: blocs globaux, quotas par site, sous-réseaux par VLAN, liens point à point, services partagés.
  4. Fixer des règles CIDR simples et répétables (tailles types, passerelles, plages DHCP, adresses fixes réservées).
  5. Segmenter logiquement avec VLANs et, si besoin, VRF pour isoler des environnements ou des clients différents.
  6. Établir des politiques inter‑segments minimales nécessaires (listes de contrôle d’accès, pare-feu, filtrage Est‑Ouest).
  7. Nommer de manière cohérente tous les objets (sites, VLANs, VRF, sous-réseaux, interfaces, ACL) et documenter dans un IPAM.
  8. Produire des schémas à jour (physique, logique, adressage) et un processus de mise à jour versionné et partagé.

  IPv4/IPv6, CIDR et sous‑réseaux

  Découpage et hiérarchie. En IPv4, privilégiez des blocs privés suffisamment larges pour agréger par site et par rôle (par exemple 10.0.0.0/8, 172.16.0.0/12, 192.168.0.0/16). Réservez d’abord un bloc global, puis allouez par site des sous‑blocs homogènes, à leur tour découpés en sous‑réseaux par VLAN. En IPv6, demandez un préfixe fournisseur (idéalement /48), puis attribuez un /64 par VLAN. Cette symétrie simplifie le routage, les ACL et l’automatisation.

  Découvrir le métier de SQL : des fondamentaux jusqu'à la maîtrise 🚀

  Tailles types en CIDR. Pour les réseaux utilisateurs, voix et IoT, utilisez des /24 en IPv4 quand l’incertitude de croissance est forte, ou des /25 à /23 selon la densité attendue. Pour les liens point à point, utilisez /31 si supporté, sinon /30. Conservez un petit LAN de transit en /29 lorsque vous devez ajouter des sondes, TAP ou équipements de mesure. Fixez une convention de passerelle (par exemple première ou dernière adresse du sous‑réseau) et normalisez les plages DHCP et réservations.

  Exemple. Bloc global siège: 10.0.0.0/15. Site A: 10.0.0.0/20, Site B: 10.0.16.0/20, tous deux découpés en /24 par VLAN (10.0.10.0/24 pour Utilisateurs, 10.0.20.0/24 pour Voix, 10.0.30.0/24 pour IoT, 10.0.40.0/24 pour Serveurs, 10.0.250.0/24 pour Management). En IPv6, préfixe /48: 2001:db8:100::/48, puis 2001:db8:100:10::/64 pour Utilisateurs, 2001:db8:100:20::/64 pour Voix, etc.

  VLANs, VRF et stratégies de segmentation

  Segmentation par rôle et par risque. Isolez les flux par finalité et niveau d’exposition, puis autorisez uniquement les échanges nécessaires. Les VLANs séparent les domaines de broadcast, tandis que les VRF créent des tables de routage indépendantes pour cloisonner des environnements, des filiales ou des clients (multi‑tenancy). Combinez cette segmentation avec des règles de sécurité L3/L4 et, si besoin, des politiques L7.

  Rôle	Plage d’IDs VLAN	IPv4 type	IPv6 type	Politique
  Utilisateurs internes	100, 199	/24	/64	Accès vers apps internes et Internet via proxy, blocage Est‑Ouest par défaut
  Invités	200, 209	/24	/64	Sortie Internet seule, aucun accès interne
  Voix/ToIP	210, 219	/24	/64	Priorisation QoS, accès call manager, pas d’accès données
  IoT/OT	220, 239	/24	/64	Accès restreint vers brokers/collecte, micro‑segmentation recommandée
  Serveurs	300, 349	/24 ou /23	/64	Flux minimum vers bases, sauvegarde, sorties contrôlées
  Management	350, 359	/24	/64	Accès admins seulement, hors Internet, journalisation renforcée
  DMZ	400, 449	/27 à /24	/64	Exposition limitée, inspection et publication contrôlée
  Transits P2P	900, 909	/31 ou /30	/127	Uniquement routage, pas de trafic utilisateur
  VRF‑TENANT‑A	Plages dédiées	Blocs dédiés	Blocs dédiés	Routage séparé, politiques inter‑VRF explicites

  Nommage, documentation et schémas

  • Nommage. Adoptez un format stable: VLAN-<ROLE>-<SITE>-<ID>, VRF-<ENV>, NET-<SITE>-<ROLE>-<CIDR>, interfaces SVI-<VLANID>, passerelles GW-<SITE>-<ROLE>. Exemple: VLAN-USR-PAR-110, NET-PAR-USR-10.0.10.0_24, VRF-PRD.
  • IPAM et sources de vérité. Centralisez sous‑réseaux, réservations, rôles, sites, contacts, règles d’accès et liens vers équipements. Automatisez la génération des plans et des baux DHCP.
  • Schémas. Maintenez trois vues complémentaires: physique (baies, câblage), logique (VLANs, VRF, routage), adressage (tableau récapitulatif). Indiquez numéro de version, date et auteur.
  • Processus. Toute création ou modification de VLAN/sous‑réseau passe par une demande standardisée, mise à jour IPAM, revue sécurité, puis publication des schémas et du changelog.
  • Bonnes pratiques. Réservez des plages par rôle, gardez 20 à 30 % de marge par site, harmonisez les tailles de sous‑réseaux, évitez les chevauchements entre sites, et documentez les dépendances applicatives.

  Astuce pratique: mappez le numéro de VLAN dans l’adressage pour faciliter le dépannage (exemple 10.0.110.0/24 pour VLAN 110) et conservez la même logique en IPv6. Cette cohérence réduit les erreurs et accélère les interventions.

  Architecture physique et câblage : quelles bonnes pratiques ?

  Au-delà des choix logiques et des protocoles, la dimension physique conditionne directement les performances et la disponibilité du réseau. L’architecture réseau recouvre aussi la configuration physique, la topologie, ainsi que les méthodes de mise en œuvre et de gestion, afin d’obtenir une plateforme de communication efficace et sécurisée. Voici les bonnes pratiques essentielles pour concevoir et exploiter un câblage pérenne.

  Se former à la Data et à l'IA
  • Concevoir un plan de câblage dès la phase d’avant‑projet, avec séparation courants forts/faibles et réserves de capacité.
  • Standardiser les chemins de câbles et respecter les rayons de courbure, l’aération et la gestion thermique, surtout en PoE.
  • Centraliser le brassage dans des baies dédiées, prioriser une topologie en étoile depuis les locaux techniques d’étage.
  • Limiter la longueur des cordons, éviter les faisceaux trop serrés, utiliser des guides horizontaux et verticaux.
  • Étiqueter et documenter systématiquement chaque extrémité, conserver les rapports de tests et la cartographie à jour.
  • Prévoir la résilience physique : chemins fibres distincts, équipements critiques en double alimentation, PDUs séparés.

  Normes (Cat5e/6/6A, fibre), brassage et repérage

  Média	Débit cible typique	Portée usuelle	Usages recommandés	Remarques
  Cuivre Cat5e	1 Gb/s	Jusqu’à 100 m	Bureautique existante	Suffisant pour 1G, à éviter pour nouvelles installations exigeantes.
  Cuivre Cat6	1 Gb/s, 10 Gb/s selon distance	10G jusqu’à env. 55 m	Postes avec besoins accrus	Bon compromis dans l’existant, limite de distance pour 10G.
  Cuivre Cat6A	10 Gb/s	Jusqu’à 100 m	Nouvelles installations, postes à forte bande passante, Wi‑Fi 6/6E/7	Référence actuelle pour pérennité et PoE++.
  Fibre OM3/OM4 (multimode)	10, 40 Gb/s	De quelques dizaines à quelques centaines de mètres	Liaisons cœur‑accès, inter‑baies, montées d’étage	OM4 offre plus de portée que OM3 à débit égal.
  Fibre OS2 (monomode)	10, 100 Gb/s et plus	De centaines de mètres à plusieurs kilomètres	Liaisons campus, bâtiments, opérateurs	Idéale pour longues distances et évolutivité.

  • Panneaux de brassage: privilégier des panneaux 24/48 ports avec guides de câbles, jacks keystone et bandeau d’étiquetage visible.
  • Racks et baies: prévoir profondeur et ventilation adaptées, chemins de câbles séparés, bandeaux passe‑câbles et rails de gestion.
  • Certification de liens: tester chaque lien cuivre et fibre, archiver les rapports de recette dans le dossier technique.
  • Schéma de nommage: BAI‑PAN‑PORT et SAL‑PRISE (ex. B01‑P02‑24 / A3‑C205‑P12), cohérent sur panneaux, cordons et prises murales.
  • Code couleur: harmoniser par type de service (utilisateurs, téléphonie, IoT, uplinks, management) et conserver la légende en baie.
  • Repérage avancé: ajouter QR codes/étiquettes durables renvoyant vers la fiche actif/prise dans la CMDB.

  Alimentation et redondance physique

  La continuité de service dépend d’une chaîne d’alimentation maîtrisée, du local technique jusqu’aux équipements actifs. Dimensionner correctement onduleurs et distributions électriques, segmenter les charges et diversifier les chemins physiques réduit fortement le risque d’interruption.

  • Onduleurs (UPS): dimensionnés pour la charge critique, avec autonomie cible permettant bascule groupe électrogène ou arrêt propre; surveillés et testés régulièrement.
  • PDU en baies: privilégier des PDUs mesurés ou commutables, deux jeux A/B sur circuits distincts et sources différentes quand possible.
  • Double alimentation: relier les équipements critiques aux PDUs A et B, vérifier l’équilibrage et les seuils de déclenchement.
  • Chemins de câbles: séparer courants forts/faibles, diversifier les montées et traversées bâtiment, éviter les points de défaillance communs.
  • Mise à la terre et parafoudre: contrôler l’équipotentialité des baies, utiliser des dispositifs de protection adaptés.
  • Thermique et flux d’air: circulation avant‑arrière, obturateurs d’emplacements vides, capteurs de température et d’humidité.
  • PoE: intégrer la charge PoE au dimensionnement électrique et thermique des switchs, cordons et goulottes.

  Plans et dossiers d’ouvrage

  Des plans à jour et un DOE complet facilitent les opérations, accélèrent le diagnostic et sécurisent les évolutions. Ils doivent refléter l’exécuté réel, être versionnés et accessibles à l’exploitation.

  • Schémas à jour: plans d’implantation par étage, élévations de baies (front/back), cartographie des liaisons cuivre/fibre et adressage des prises.
  • DOE de câblage: fiches matériels, nomenclatures, rapports de tests et certifications, plans de cheminement, photos de recette.
  • Procédures d’exploitation: MOP, consignes d’intervention, plans de reprise en cas d’incident et contacts fournisseurs.
  • Référentiel central: dépôt unique (CMDB ou GED), contrôle de versions, journal des changements, sauvegarde régulière.
  • Conformité et sécurité: traçabilité des accès aux locaux techniques, inventaire des EPI et des habilitations nécessaires.

  Quelles tendances modernes transforment les réseaux (SDN, SD-WAN, IBN, NFV) ?

  Rappel utile : l’architecture réseau fait référence à la structure globale d’un réseau informatique, incluant la configuration physique et logique, les protocoles utilisés, la topologie du réseau et les méthodes de gestion et de mise en œuvre. Aujourd’hui, l’état de l’art évolue vers des réseaux pilotés par logiciel et par l’intention, avec des fonctions virtualisées et des superpositions logiques. Les termes clés recherchés sont notamment SDN, SD‑WAN, IBN et NFV.

  Formation SQL : des fondamentaux jusqu'à la maîtrise 🚀 certifiante
  • SDN (Software Defined Networking) : plan de contrôle centralisé, politiques exposées via API, automatisation de la configuration.
  • SD‑WAN : pilotage applicatif des liaisons WAN, agrégation de liens, chiffrement natif, optimisation coût/performances pour sites et télétravail.
  • IBN (Intent‑Based Networking) : description déclarative des objectifs métier, traduction en politiques réseau, vérification continue.
  • NFV (Network Functions Virtualization) : pare‑feu, routeurs, proxies ou SBC exécutés en machines virtuelles ou conteneurs, avec chaînage de services.

  Contrôle centralisé, API et intent‑based

  Dans un réseau moderne, un contrôleur tient un rôle d’orchestrateur : il maintient l’état global, expose des API pour l’automatisation et pousse des politiques cohérentes à l’ensemble des équipements. L’Intent‑Based Networking ajoute une couche d’abstraction : l’administrateur exprime ce qu’il veut obtenir (par exemple, “les applications critiques doivent être accessibles avec une latence inférieure à 50 ms et un chiffrement actif”), le contrôleur calcule ensuite la configuration requise puis contrôle en continu que l’intention reste satisfaite grâce à la télémétrie et à des boucles d’assurance.

  Cas concret : ouverture d’une nouvelle agence. Au lieu de configurer manuellement VLAN, QoS et VPN, l’équipe déclare dans le contrôleur SD‑WAN l’intention “l’agence X appartient au groupe Finance, priorité haute vers ERP et VoIP, accès invité isolé”. Les politiques sont traduites automatiquement en routage, segmentation, règles de sécurité et profils d’accès. Le jour J, le boîtier se zéro‑configure via le cloud, applique les règles et commence à remonter des métriques pour vérifier la conformité.

  Overlays/underlays et virtualisation

  Les réseaux récents distinguent l’underlay, c’est‑à‑dire l’infrastructure IP physique qui assure la connectivité, et l’overlay, la couche logique qui transporte des segments virtuels et des politiques indépendamment du câblage. Des encapsulations comme VXLAN ou GRE permettent de créer ces superpositions. Cette séparation logique/physique facilite la mobilité des charges, la micro‑segmentation et le multi‑cloud, tout en restant compatible avec des équipements hétérogènes.

  Concept	Rôle	Cas d’usage typique	Remarques
  Underlay IP	Transport physique/IPv4‑IPv6, routage simple et hautement disponible	Spine‑leaf de data center, WAN opérateur, réseau campus	Doit être stable et observable, base de toute superposition
  VXLAN	Encapsulation L2‑sur‑L3 avec identifiant VNI	Réseaux de data center, EVPN‑VXLAN pour étendre des segments	Supporte la micro‑segmentation et l’isolation multi‑tenant
  GRE	Tunnel IP générique, simple et universel	Interconnexion de sites, transport de protocoles non IP	Souvent combiné avec IPsec pour le chiffrement
  SD‑WAN overlay	Tunnels chiffrés maillés, sélection de chemin selon l’application	Agences, télétravail, multi‑liens Internet/4G/5G	Mesure continue de la qualité, bascule dynamique
  NFV / CNF	Fonctions réseau virtualisées ou en conteneurs	Pare‑feu virtuels, NAT, IDS/IPS, SBC, edge cloud	Chaînage de services, élasticité, déploiement rapide

  Bénéfices et limites

  • Agilité : déploiements rapides, politiques cohérentes, automatisation via API.
  • Résilience et performance : sélection de chemins en SD‑WAN, télémetrie temps réel, remédiation assistée.
  • Sécurité : segmentation fine, chiffrement systématique, visibilité centralisée.
  • Évolutivité : overlays et NFV pour accompagner la croissance et le multi‑cloud.
  • Limites : complexité de conception multidomaine, dépendance aux éditeurs, coûts de licences et d’abonnement, montée en compétences sur l’automatisation et le troubleshooting des superpositions.

  En synthèse, ces approches recentrent le réseau sur les objectifs métier grâce à l’abstraction, aux contrôleurs et à la virtualisation. Pour en tirer le meilleur parti, commencez par un underlay simple et robuste, formalisez les politiques métier, automatisez par étapes et mesurez en continu la conformité et l’expérience utilisateur.

  Conception d’une architecture : quelles étapes suivre ?

  Concevoir une architecture réseau efficace suppose une démarche structurée, de l’expression du besoin jusqu’à la mise en production. Rappel utile : une architecture réseau couvre la configuration logique et physique, les protocoles, la topologie et les méthodes de gestion, afin d’orchestrer des échanges fiables et sécurisés.

  Analyse des besoins, risques et inventaire

  Objectif : cadrer le projet avec des exigences claires, identifier les contraintes et connaître précisément l’existant.

  • Exigences métiers et usages: applications critiques, sites et effectifs, télétravail, IoT, temps réel (voix, vidéo), conformité sectorielle.
  • Niveaux de service attendus: débit par zone, latence maximale, disponibilité cible (par exemple 99,9 %), fenêtres de maintenance.
  • Contraintes: budget CAPEX/OPEX, sécurité et conformité (chiffrement, journalisation, conservation), compétences internes, délais, dépendances éditeur.
  • Risques majeurs: pannes d’un lien ou d’un équipement, cyberattaques, erreurs de configuration, obsolescence, saturation radio en Wi‑Fi, dette technique.
  • Inventaire et cartographie de l’existant: adressage IP et VLAN, routage, WAN et interconnexions, Wi‑Fi, services cœur de réseau (DHCP, DNS, NTP), pare‑feu et filtrage, authentification (AAA, 802.1X), besoins IPv6, supervision, sauvegardes, contrats opérateurs et licences.
  • Données et flux: classification des données, flux Est‑Ouest et Nord‑Sud, dépendances applicatives, volumes de sauvegarde et PRA.
  Découvrir le métier de SQL : des fondamentaux jusqu'à la maîtrise 🚀

  Livrables attendus: cahier des charges, matrice des risques et priorités, schémas actuels logique et physique, backlog des irritants de production.

  Design logique et physique (choix techno/topologie)

  Objectif : proposer une architecture cible qui aligne les choix techniques avec les objectifs et contraintes identifiés, en justifiant chaque décision.

  Objectif ou contrainte	Choix d’architecture	Justification et indicateurs
  Haute disponibilité sites	Redondance d’équipements, liens WAN multiples, routage dynamique (OSPF/BGP)	Élimine point de défaillance, bascule automatique. Indicateurs: MTBF, temps de convergence, SLA opérateur.
  Performance data center	Topologie spine‑leaf, agrégation de liens, QoS	Chemins courts et parallèles, capacité horizontale. Indicateurs: latence moyenne, perte de paquets, gigue.
  Sécurité par défaut	Segmentation par VLAN et micro‑segmentation, pare‑feu de zones, NAC/802.1X, chiffrement des flux sensibles	Réduit la surface d’attaque, contrôle d’accès fin. Indicateurs: tentatives bloquées, conformité aux politiques.
  Réseau étendu agile et optimisé coûts	WAN piloté par logiciel (SD‑WAN) avec liens hybrides	Acheminement selon l’intention et la qualité mesurée. Indicateurs: coût/Mbps, score d’expérience appli.
  Opérations simplifiées	Contrôleur et automatisation (modèles, IaC), supervision centralisée	Déploiements cohérents, moins d’erreurs. Indicateurs: temps moyen de changement, taux d’échec de mise en prod.
  Couverture et capacité Wi‑Fi	Étude radio, Wi‑Fi 6/6E, contrôle de puissance et canaux, QoS voix/visioconf	Débits et densité adaptés. Indicateurs: RSSI, SNR, débit utile par client.
  Évolutivité adressage	Plan IP hiérarchique, réserves par zone, préparation IPv6	Anticipe la croissance, limite le re‑numérotage. Indicateurs: taux d’utilisation pools DHCP, efforts de migration.

  Bonnes pratiques: séparer les plans de contrôle, de gestion et de données, documenter les schémas logique et physique, prévoir des gabarits de configuration et des playbooks d’exploitation.

  Validation, tests, migration et mise en production

  1. Maquettage et POC: valider adressage, routage, segmentation, politiques de sécurité, intégration AAA, performance WAN et Wi‑Fi.
  2. Plan de tests: cas d’usage métiers, tests de charge, bascule de liens et d’équipements, compatibilité MTU, reprise après incident, tests d’authentification et droits.
  3. Critères d’acceptation: seuils mesurables sur latence, débit, disponibilité, erreurs. Liste claire de non‑régressions.
  4. Plan de migration: séquencement par site ou domaine, fenêtres de changement, sauvegardes et versions de configuration, procédures de repli et de communication utilisateurs.
  5. Pilote contrôlé: déployer sur un périmètre restreint, mesurer, corriger, mettre à jour la documentation.
  6. Déploiement généralisé: automatiser, journaliser chaque étape, supervision renforcée et escalade définie.
  7. Mise en production et hypercare: suivi rapproché, revue post‑déploiement, transfert aux opérations, indicateurs en continu.

  Cas concret bref: pour une migration de site vers un SD‑WAN, commencer par l’overlay en mode passif, vérifier la qualité des liens et les politiques d’acheminement, basculer les flux applicatifs peu critiques, puis les services sensibles avec surveillance de l’expérience utilisateur. Conserver un chemin de repli via l’ancien WAN durant une période de cohabitation définie.

  Performance, QoS et résilience : comment les assurer ?

  Une architecture réseau n’a de valeur que si elle tient ses promesses de performance, de qualité de service et de continuité. Concrètement, il s’agit de gérer et d’optimiser le flux de données, d’éviter les goulets d’étranglement et les points de défaillance, et de maintenir un niveau de service stable malgré les pics de charge ou les incidents. La démarche repose sur trois axes complémentaires : un dimensionnement réaliste avec marges, des politiques QoS claires qui priorisent les flux critiques, et une résilience intégrée à tous les niveaux (réseau, services, sites).

  En synthèse, définissez d’abord les objectifs par type d’application (SLO), mesurez l’existant, puis traduisez ces besoins en capacités, classes de trafic et mécanismes de haute disponibilité. Automatisez la configuration et la supervision lorsque c’est possible, et testez régulièrement les bascules et les plans de reprise pour valider les engagements.

  Dimensionnement, latence et gigue

  Méthode d’évaluation. Dressez la cartographie applicative et les chemins critiques, puis collectez des mesures réelles sur plusieurs semaines : latence aller-retour et aller simple, gigue, perte, débit de pointe, fenêtres TCP, MTU. Combinez télémétrie de flux (NetFlow ou IPFIX), captures ciblées et tests synthétiques. Établissez des budgets de latence de bout en bout par segment (accès Wi‑Fi, LAN, WAN, data center, cloud) et dimensionnez les liens en fonction de l’heure de pointe observée, pas de la moyenne. Anticipez la croissance prévue et les projets à venir.

  Marges de capacité et seuils utiles. Prévoyez une marge de 20 à 30 % au‑dessus du pic soutenu pour absorber les rafales. Pour la voix en temps réel, visez une latence aller simple inférieure à 150 ms, une gigue inférieure à 30 ms et une perte inférieure à 1 %. Pour la visioconférence, une latence inférieure à 300 ms et une perte limitée à 1 à 2 % restent acceptables si la gigue est maîtrisée. Maintenez l’occupation de lien en heure de pointe autour de 60 à 70 % afin de limiter la mise en file d’attente excessive et la dégradation des flux interactifs. Harmonisez le MTU, activez la découverte de MTU de chemin lorsque cela s’applique, et vérifiez la symétrie des routes pour stabiliser les performances.

  Se former à la Data et à l'IA

  Politiques QoS (classification, marquage, queueing)

  • Classification à l’entrée du réseau : identifier les applications et protocoles, reconnaître la signalisation et les flux médias, puis attribuer une classe dès l’accès filaire et Wi‑Fi (mappage DSCP et 802.11e/WMM).
  • Marquage cohérent d’un bout à l’autre : préserver les marqueurs à travers les domaines LAN, WAN et SD‑WAN, réécrire uniquement aux frontières lorsqu’il y a conflit de politique.
  • Queueing et scheduling : réserver une file de priorité stricte et policer pour la voix temps réel, garantir un débit minimal et une pondération adaptée pour la vidéo et les applications métier, appliquer WRED ou ECN sur les classes data afin d’éviter la saturation.
  • Shaping et policing : lisser en sortie WAN pour respecter les contrats opérateur, limiter les flux non critiques (sauvegardes, transferts volumineux) en période de pointe.
  • Protection contre la famine : plafonner la file prioritaire et définir des garanties minimales pour chaque classe afin que les flux best‑effort conservent un service utile.

  Exemple type. Sur un lien WAN, on peut allouer une classe prioritaire pour la voix (petite mais protégée), une classe vidéo interactive avec garantie de débit, une classe pour les applications métier essentielles, une classe pour SaaS et web, et une classe à faible priorité pour sauvegardes et mises à jour. Les pourcentages exacts dépendent des mesures réelles et des SLO, puis se valident en test de charge.

  Haute dispo : redondance, FHRP, LACP, DRP

  • Redondance d’infrastructure : équipements en paire, alimentations et chemins fibres distincts, liens WAN multi‑opérateurs, contrôleurs Wi‑Fi en haute dispo.
  • Continuité L2 et L3 : agrégation de liens avec LACP, multi‑châssis lorsque disponible, routage avec chemins multiples et convergence rapide, protocoles de route par défaut aux hôtes via FHRP (par exemple HSRP ou VRRP) avec suivi d’état des liens.
  • Détection et bascule rapides : timers adaptés, BFD lorsque pris en charge, suivi d’objets pour déclencher la préemption et éviter les blackholes.
  • Services critiques en HA : DNS et DHCP redondés, IPAM répliqué, authentification et PKI en plusieurs sites.
  • Plan de reprise d’activité (DRP) : objectifs RPO et RTO définis, réplication des données, procédures de bascule site à site, tests planifiés et comptes rendus.
  • Exploitation et capitalisation : sauvegardes de configuration, modèles normalisés, supervision avec alertes actionnables et indicateurs de rétablissement.

  Pratique terrain. Documentez les rôles et responsabilités, scénarisez les incidents les plus probables, puis exécutez des exercices de bascule deux fois par an au minimum. Vérifiez l’alignement des hachages LACP de bout en bout, la préemption FHRP et les routes de retour. Mesurez le temps de rétablissement réel, comparez‑le aux cibles RTO, ajustez ensuite les politiques QoS et les marges de capacité pour maintenir la qualité perçue par les utilisateurs.

  Comment superviser et automatiser le réseau ?

  Au cœur des méthodes de gestion et de mise en œuvre d’une architecture réseau, la supervision et l’automatisation assurent visibilité, fiabilité et rapidité d’exécution. L’objectif est double : détecter et diagnostiquer les problèmes avant qu’ils n’affectent les utilisateurs, puis déployer des changements de façon reproductible et sûre.

  • Gagner en visibilité de bout en bout sur la performance et la sécurité.
  • Réduire le MTTD et le MTTR grâce à des alertes pertinentes et des runbooks.
  • Préserver la conformité des configurations et des politiques réseau.
  • Industrialiser les changements pour limiter les erreurs humaines et accélérer les déploiements.
  Formation SQL : des fondamentaux jusqu'à la maîtrise 🚀 certifiante

  Supervision et observabilité (SNMP, syslog, télémétrie)

  L’observabilité combine trois sources principales : les métriques, les journaux et les traces / événements. En réseau, cela se traduit par la collecte continue d’indicateurs, de logs normalisés et de flux, enrichis par le contexte topologique.

  • Métriques : disponibilité, latence, gigue, perte, utilisation de liens et d’interfaces, files d’attente, erreurs CRC, CPU, mémoire, santé radio Wi‑Fi.
  • Journaux : syslog centralisé, événements d’authentification, changements de configuration, messages de sécurité.
  • Flux et télémétrie : SNMP pour l’interrogation et les traps, NetFlow / sFlow / IPFIX pour les profils de trafic, télémétrie en flux pour un envoi poussé et fréquent des mesures.

  Bonnes pratiques de collecte moderne :

  • Définir un schéma de données commun : horodatage synchronisé, normalisation des noms d’interfaces et des unités.
  • Enrichir à l’ingestion : localisation, rôle du nœud, propriétaire de service, dépendances.
  • Séparer stockage court terme temps réel et stockage longue durée pour tendances et capacités.
  • Tableaux de bord par public : exploitation, réseau, sécurité, métiers.
  • Tests synthétiques utilisateurs pour compléter la vision équipement.

  NMS / contrôleurs, alerting et reporting

  Un Network Management System inventorie, supervise, sauvegarde les configurations et pilote les mises à jour. Les contrôleurs réseau et SDN ajoutent une couche d’intention et de politique, automatisent la configuration à grande échelle et collectent en continu la télémétrie pour maintenir performances et sécurité.

  Fonction	Description	Bénéfice	Exemples de KPI / SLA
  Découverte et inventaire	Découverte automatique, CMDB réseau, cartographie L2 / L3 / Wi‑Fi.	Vision à jour, impacts maîtrisés.	Taux d’inventaire à jour, précision de la topologie.
  Sauvegarde et conformité	Backup des configurations, contrôle par règles, écarts signalés.	Restauration rapide, réduction du risque.	Taux de conformité, temps moyen de restauration.
  Supervision et corrélation	Alertes corrélées par dépendances, suppression de bruit lors d’une panne amont.	Moins de faux positifs, diagnostic plus rapide.	MTTD, MTTR, volume d’alertes pertinentes.
  Contrôleur et politiques	Déploiement de politiques depuis une intention métier, vérification continue.	Changements cohérents et traçables.	Taux de succès des déploiements, dérives détectées.
  Reporting et capacité	Rapports périodiques, tendances, prévisions.	Planification budgétaire et SLA prouvables.	Disponibilité par site, latence moyenne, utilisation des liens.

  • Concevoir l’alerting : seuils statiques et dynamiques, corrélation topologique, fenêtres de maintenance, canaux adaptés et escalades.
  • Lier alertes et runbooks : chaque alerte critique doit pointer vers une procédure opérable.
  • Aligner supervision et SLA : définir SLO par service, mesurer, puis rapporter à une fréquence convenue.

  Automatisation (Ansible, Terraform, CI / CD réseau)

  • Source de vérité et contrôle de version : inventaire et variables stockés dans Git, revue de code obligatoire.
  • Ansible : playbooks idempotents, gabarits Jinja2, collections adaptées aux fournisseurs, validations pré et post changement.
  • Terraform : gérer comme du code les objets réseau exposés par des API : segments, ACL, politiques SD‑WAN, ressources cloud.
  • CI / CD réseau : pipelines GitHub Actions ou GitLab CI avec tests syntaxiques, linting, tests en bac à sable, approbations, déploiements progressifs, possibilité de retour arrière.
  • Tests et validation : simulation et vérification d’intentions, tests de connectivité automatisés, sondes synthétiques après déploiement.
  • Sécurité des automatisations : gestion des secrets, journalisation fine, séparation des rôles, change windows définies.

  Commencer petit, documenter chaque étape, puis élargir la couverture. La combinaison d’une observabilité robuste, d’un NMS / contrôleur bien intégré et d’une chaîne CI / CD réseau permet d’obtenir un réseau plus prévisible, plus sûr et plus rapide à faire évoluer.

  Comment sécuriser une architecture réseau ?

  L’architecture réseau, c’est la structure physique et logique qui fait dialoguer postes, serveurs, applications et services. Pour rester efficace et sûre, elle doit être protégée par couches, du périmètre jusqu’aux données, en passant par l’identité et la surveillance. L’objectif est simple : réduire la surface d’attaque, limiter les mouvements latéraux et garantir la confidentialité, l’intégrité et la disponibilité.

  Concrètement, on combine des mécanismes préventifs, détectifs et correctifs, et on applique le principe du moindre privilège. La sécurité devient un continuum, couvrant accès, campus et succursales, data centers, WAN et environnements cloud, avec des contrôles cohérents et audités.

  Découvrir le métier de SQL : des fondamentaux jusqu'à la maîtrise 🚀

  Menaces et vulnérabilités

  Les réseaux d’entreprise sont exposés à des attaques opportunistes ou ciblées, souvent facilitées par des erreurs de configuration, des actifs non inventoriés et des dépendances cloud.

  • Surface d’attaque en expansion : télétravail, Wi‑Fi invité, IoT/OT, multi‑cloud, API exposées.
  • Erreurs de configuration : règles de pare‑feu trop larges, VLAN mal segmentés, listes de contrôle d’accès incomplètes.
  • Obsolescence et correctifs manquants sur équipements réseau, systèmes et applications.
  • Identités et accès privilégiés mal gérés, mots de passe faibles, MFA absent.
  • Manque de journalisation et de corrélation des événements, détection tardive des intrusions.
  • Chaîne d’approvisionnement et dépendances tierces non évaluées.

  Solutions pour la sécurité

  • Pare‑feu nouvelle génération (NGFW) : filtrage L3‑L7, règles applicatives, inspection TLS, prévention des menaces.
  • IDS/IPS : détection et prévention des intrusions sur les segments critiques et l’interconnexion Internet.
  • VPN IPsec/SSL : tunnels chiffrés site‑à‑site et accès nomades, posture device vérifiée avant connexion.
  • CASB : contrôle d’usage des applications cloud, découverte du Shadow IT, DLP et chiffrement côté cloud.
  • NAC : authentification 802.1X, contrôle d’accès au port, quarantaine des terminaux non conformes.
  • Micro‑segmentation : séparation fine par VLAN/VRF/SDN, politiques est‑ouest pour limiter les mouvements latéraux.
  • Zero Trust : vérification systématique de l’utilisateur, du terminal et du contexte, moindre privilège et réévaluation continue.
  • WAF et protection DNS/HTTP : filtrage applicatif, blocage des domaines malveillants, limitation des exfiltrations.
  • Supervision et réponse : collecte de logs, SIEM, playbooks de réponse, sondes NDR, intégration EDR/XDR.
  • Protection des données : chiffrement au repos et en transit, sauvegardes immuables et tests de restauration.

  Le choix et le dimensionnement de ces contrôles se font selon les risques métiers et les flux réels. L’idéal est de les orchestrer de façon cohérente, pour appliquer des politiques identiques du campus au cloud et automatiser la remédiation.

  Gouvernance, mises à jour et conformité

  • Gestion des correctifs et des vulnérabilités : inventaire des actifs, scans réguliers, fenêtres de patch et suivi des exceptions.
  • Durcissement des configurations : bannières et politiques AAA, désactivation des services inutiles, contrôle des versions et sauvegarde des configs.
  • Politiques et processus : contrôle des changements, gestion des comptes privilégiés, revue périodique des accès.
  • Journalisation et audits : centralisation des logs réseau et cloud, corrélation, tests d’intrusion et exercices de crise.
  • Sensibilisation et procédures d’incident : formation continue, playbooks, RTO/RPO définis, plan de continuité et de reprise.
  • Conformité : alignement sur les obligations applicables, par exemple RGPD et NIS2 en Europe, PCI DSS ou HIPAA selon les secteurs.

  Au quotidien, documentez vos architectures et flux, vérifiez la conformité via des audits récurrents et mesurez l’efficacité par des indicateurs simples : temps de détection, temps de remédiation, taux de patch, couverture de journalisation.

  Importance de la Sécurité Réseau

  Une faille réseau peut entraîner indisponibilité de services, perte ou fuite de données, coûts de remédiation, sanctions réglementaires et atteinte durable à la réputation. Les impacts se traduisent rapidement en pertes de chiffre d’affaires et en interruption d’activité.

  En traitant la sécurité comme une architecture par couches, reliée aux risques métiers et aux exigences de conformité, vous construisez une résilience mesurable. La feuille de route se résume ainsi : connaître, segmenter, contrôler, surveiller et améliorer en continu.

  Quelles normes et standards encadrent les réseaux ?

  Les technologies réseau s’appuient sur des standards qui décrivent précisément comment les équipements échangent des données. Autrement dit, la technologie est le moyen utilisé, le standard est la règle qui garantit que tout fonctionne ensemble. Dans une architecture réseau, ces règles définissent les protocoles, les couches physiques et les méthodes d’accès pour assurer une communication efficace et sécurisée entre composants.

  Se former à la Data et à l'IA
  • Interopérabilité multi‑fournisseurs, grâce à des spécifications communes.
  • Pérennité des investissements, avec des équipements remplaçables sans refonte complète.
  • Sécurité et conformité, via des mécanismes normalisés d’authentification, de chiffrement et de segmentation.
  • Performance mesurable, car les capacités et limites sont définies dans les normes.

  Organismes (IETF, IEEE) et RFC

  Deux acteurs structurent la normalisation réseau. L’IETF (Internet Engineering Task Force) définit les protocoles de la suite Internet et publie les RFC, documents de référence qui décrivent les spécifications techniques et les bonnes pratiques. L’IEEE (Institute of Electrical and Electronics Engineers) normalise la famille 802, qui couvre les couches physique et liaison de données pour les réseaux locaux et métropolitains.

  • IETF et RFC : spécifient TCP, IP, DNS, HTTP, TLS, BGP, OSPF, RADIUS, et bien d’autres. Les RFC servent de base unique pour l’implémentation et les tests d’interopérabilité.
  • IEEE 802 : traite l’accès au média et la signalisation, par exemple Ethernet (802.3), Wi‑Fi (802.11), le contrôle d’accès 802.1X et le VLAN 802.1Q.
  • À connaître aussi : la Wi‑Fi Alliance certifie l’interopérabilité des produits Wi‑Fi, et l’ISO/IEC publie des normes de câblage structuré utilisées dans les bâtiments.

  Normes clés (802.3, 802.11, 802.1X, 802.1Q)

  Standard	Objet	Impact concret sur l’architecture
  IEEE 802.3 (Ethernet)	Couche physique et liaison filaire : codage, interfaces cuivre et fibre, auto‑négociation, variantes PoE.	Dimensionnement du câblage et des liens, choix des débits, alimentation des terminaux via PoE, compatibilité des commutateurs et cartes réseau.
  IEEE 802.11 (Wi‑Fi)	Accès radio local : bandes de fréquences, modulations, gestion du médium, mécanismes d’authentification et de chiffrement de la famille 802.11.	Conception de la couverture et de la densité de points d’accès, capacité et roaming, sélection des canaux et des politiques de sécurité en environnement sans fil.
  IEEE 802.1X	Contrôle d’accès au réseau basé sur le port, utilisant EAP sur LAN, généralement avec un serveur d’authentification.	Accès conditionnel des utilisateurs et objets, segmentation dynamique et conformité d’entreprise grâce à l’authentification centralisée.
  IEEE 802.1Q	Étiquetage VLAN et transport en tronc des VLAN, avec champs de priorité 802.1p.	Segmentation logique du réseau, isolation des flux, mutualisation d’infrastructures et priorisation de trafic sensible.

  Ces normes structurent la plupart des réseaux d’entreprise : Ethernet pour le filaire, Wi‑Fi pour le sans fil, 802.1Q pour segmenter et 802.1X pour contrôler qui accède à chaque segment.

  Interopérabilité et bonnes pratiques

  • Privilégier les fonctions standardisées : 802.1Q pour les VLAN, LACP 802.1AX pour l’agrégation de liens, RSTP/MSTP pour l’arbre couvrant, 802.1X pour l’accès, SNMPv3 et Syslog pour l’exploitation.
  • Vérifier les certifications et profils d’interopérabilité : par exemple Wi‑Fi Alliance pour le sans fil, prise en charge LLDP 802.1AB pour la découverte des voisins.
  • Éviter l’enfermement propriétaire : ne pas dépendre d’extensions non standard lorsqu’un équivalent normalisé existe, exiger des API ouvertes et des exports de configuration lisibles.
  • Tester avant d’intégrer : maquette inter‑constructeurs et validation des cas d’usage critiques, y compris authentification 802.1X et transport VLAN multiples.
  • Documenter et maintenir : tenir à jour la cartographie des VLAN, le plan d’adressage, les versions de normes et d’options activées sur chaque équipement.

  En pratique, concevoir d’abord autour des standards, puis n’ajouter des options spécifiques qu’en dernier ressort, limite les risques d’incompatibilité et facilite la maintenance ainsi que les futures évolutions du réseau.

  Cas d’usage : quels exemples d’architectures ?

  Une architecture réseau solide et bien conçue est essentielle pour assurer l’efficacité et la fiabilité des communications. Pour passer de la théorie à la pratique, voici trois modèles concrets et réutilisables, adaptés à des contextes fréquents : PME multi‑sites, datacenter d’entreprise et site industriel/IoT.

  Synthèse : dans chaque cas, privilégiez la segmentation, la sécurité de bout en bout, la haute disponibilité et une gestion centralisée. Ces modèles servent de base, à ajuster selon le nombre de sites, les niveaux de service attendus et les contraintes métiers.

  PME multi‑sites

  Cas concret : une PME répartie sur plusieurs agences souhaite un accès fiable aux applications cloud, une mise en réseau simple des sites et un Wi‑Fi homogène. L’objectif est de limiter les coûts opérateurs tout en garantissant la qualité pour la voix et la visioconférence.

  Formation SQL : des fondamentaux jusqu'à la maîtrise 🚀 certifiante
  • WAN avec SD‑WAN : double liens Internet par site (fibre et 4G/5G de secours), sélection dynamique des chemins, priorisation de la voix et de la vidéo, bascule automatique.
  • Sécurité et segmentation : VLAN séparés pour utilisateurs, téléphonie, invités et IoT, contrôle d’accès 802.1X, pare‑feu centralisé ou sur chaque site selon le besoin, politiques identiques déployées par gabarits.
  • LAN filaire : commutateurs PoE pour alimenter points d’accès et téléphones, agrégation redondante vers l’équipement SD‑WAN, QoS cohérente bout en bout.
  • Wi‑Fi géré : contrôleur cloud, SSID entreprise (WPA2/WPA3‑Enterprise), SSID invités isolé avec portail captif, SSID IoT restreint, attribution de VLAN dynamique.
  • Services réseau : DNS/DHCP centralisés avec relais par site, plan d’adressage hiérarchisé par site et par VLAN (exemple de convention simple : 10.site.vlan.0/24), supervision unifiée.
  • Exploitation : déploiement zéro‑touch, sauvegarde automatique des configurations, journalisation centralisée, tableaux de bord de performance.

  Datacenter d’entreprise

  Cas concret : un datacenter héberge des applications virtualisées et des microservices. Les objectifs sont l’évolutivité, la latence faible entre charges de travail et une sécurité est‑ouest renforcée.

  • Tissu spine‑leaf : commutation L3 en Clos, chemins multiples ECMP, liaisons redondantes vers chaque serveur.
  • Overlays : VXLAN avec contrôle EVPN pour étendre des segments de façon maîtrisée, VRF par domaine applicatif, passerelles anycast pour la mobilité des charges.
  • Sécurité est‑ouest : micro‑segmentation par application ou par identité de charge, insertion de services pour pare‑feu et IDS/IPS, listes de contrôle maintenues par intention métier.
  • Accès nord‑sud : équilibreurs de charge, WAF selon l’exposition, chiffrage des flux sortants, filtrage DNS et egress contrôlé.
  • Résilience : deux border leaves vers le WAN, alimentation et chemins fibres redondés, sauvegardes et tests réguliers de reprise.
  • Outillage : IPAM et gestion des certificats, supervision télémétrique temps réel, collecte de flux, automatisation par API et IaC, inventaire et CMDB à jour.

  Site industriel/IoT

  Cas concret : une usine connecte automates, capteurs et postes de supervision. Les priorités sont la sécurité des opérations, l’isolement des zones, la robustesse et le respect des contraintes temps réel.

  • Segmentation par zones : séparation stricte IT/OT, zones de contrôle et de supervision, DMZ industrielle pour les échanges vers l’IT, pare‑feu entre zones avec règles minimales nécessaires.
  • Conduits maîtrisés : flux autorisés explicitement entre équipements critiques, inspection des protocoles industriels lorsque possible, journalisation centrale.
  • Durcissement : inventaire des actifs, contrôle d’accès par port et par liste blanche, 802.1X avec secours MAB pour terminaux non gérables, désactivation des services inutiles, mises à jour planifiées.
  • Contraintes temps réel : QoS stricte pour trames de contrôle, topologies résistantes aux pannes, horodatage précis pour la supervision, liaisons dédiées sur segments critiques.
  • Accès distant : passerelle d’accès via saut sécurisé, authentification forte, sessions enregistrées et limitées dans le temps.
  • Environnement difficile : équipements renforcés, Wi‑Fi industriel lorsque requis, alimentation protégée, câblage adapté, supervision de l’état matériel.

  Conclusion

  En résumé, une architecture réseau regroupe la structure physique et logique, les protocoles, la topologie et les méthodes de gestion pour orchestrer des communications efficaces et sécurisées entre tous les composants.

  Retenez l’essentiel :

  • Gérer et optimiser le flux de données.
  • Assurer la sécurité des informations.
  • Éviter les goulets d’étranglement et les points de défaillance.
  • Faciliter l’évolutivité et l’adaptabilité du réseau aux besoins changeants.
  • S’appuyer sur des composants et services cohérents pour chaque domaine du réseau, du site d’accès au data center et au WAN.
  Apprendre l'analyse de données

  Prêt à passer à l’action ? Commencez par les étapes de conception pour bâtir une base robuste, puis affinez vos choix avec la section tendances afin d’anticiper les évolutions et renforcer sécurité, performance et agilité.

  Comprendre l’architecture réseau
